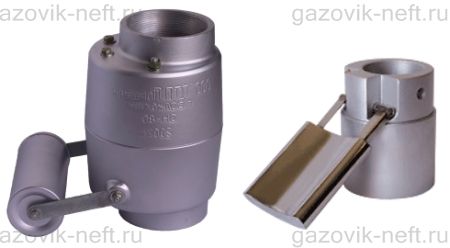

Ограничитель налива ОН–80А, Клапан отсечной поплавковый ОК–80
Каталог для скачивания .pdf
- on80a-ok80.pdf (305,09 КБ)
Назначение
Ограничитель налива и клапан отсечной предназначены для перекрытия основного потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровня топлива в резервуаре определенной величины (для
По устойчивости к воздействию климатических факторов внешней среды ограничитель налива и клапан отсечной изготавливаются в исполнениях У и УХЛ, категория размещения 3 по
Технические условия
ОН–80А ТУ 3689-035-10524112-2006
Устройство и принцип работы

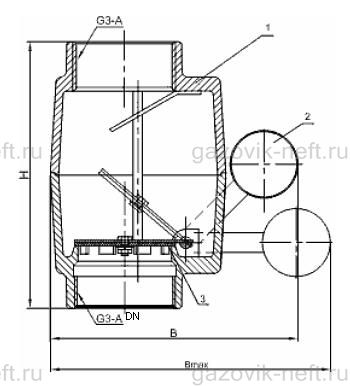

Общий вид клапана отсечного поплавкового
1 — корпус; 2 — поплавок; 3 — клапан.

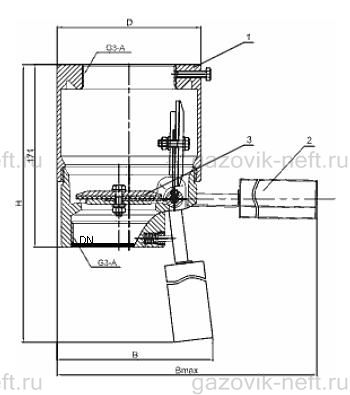

Общий вид ограничителя налива
1 — корпус; 2 — поплавок; 3 — клапан.
Технические характеристики
| Наименование параметров | ОН–80А | ОК–80 |
|---|---|---|
| Условный проход DN | 80 | |
| Пропускная способность, не менее, м³/ч (л/мин) | ||
| при открытой заслонке | 20(330) | 18(300) |
| при закрытой заслонке | 0,8(13) | 1,2(19,2) |
| Номинальное давление, МПа | 0,1 | |
| Максимальное давление, МПа | 0,6 | |
| Время закрытия клапана, с, не более | 2 | |
| Габаритные размеры, мм, не более | ||
| длина Bmax (B) | 226(170) | 303(154) |
| ширина | 163 | 136 |
| высота H | 224 | 322 |
| диаметр D | 150 | 135 |
| Присоединительные размеры по |
G3 | |
| Масса, кг, не более | 3,1 | 2,5 |
