Клапаны обратные ЗКО
Каталог для скачивания .pdf
- zko.pdf (315,57 КБ)
Назначение
Клапан обратный ЗКО (далее по тексту — клапан) предназначен для отсекания обратного потока среды при прекращении подачи нефтепродуктов в технологических трубопроводах.
Клапан устанавливается на наливных устройствах нефтебаз и АЗС с рабочим давлением от 1 МПа
По устойчивости к воздействию климатических факторов внешней среды клапан обратный изготавливается
Технические условия
ТУ 3689-018-10524112-2002
Устройство и принцип работы

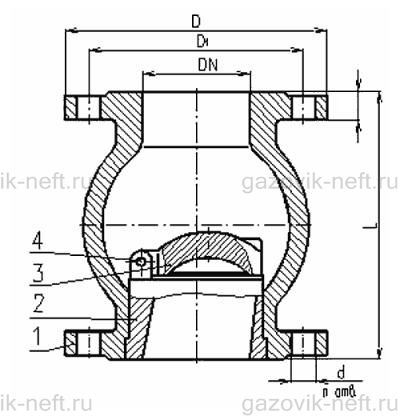

Общий вид клапана обратного ЗКО:
1 — корпус; 2 — седло; 3 — крышка; 4 — ось.
Технические характеристики
| Наименование параметров | ЗКО–50 | ЗКО–80 | ЗКО–100 | ЗКО–150 |
|---|---|---|---|---|
| Условный проход DN | 50 | 80 | 100 | 150 |
| Габаритные размеры, мм, не более | ||||
| диаметр D | 160 | 195 | 230 | 300 |
| высота H | 158 | 198 | 223 | 275 |
| Присоединительные размеры, мм | ||||
| D | 160 | 195 | 230 | 300 |
| D1 | 125 | 160 | 190 | 250 |
| d | 18 | 18 | 22 | 26 |
| n, шт | 4 | 8 | 8 | 8 |
| Масса, кг, не более | 2,8 | 5 | 8,2 | 12,6 |
