Муфта сливная МС–2

Муфта сливная МС-2

Каталог для скачивания .pdf

Назначение

Муфта сливная МС-2 предназначена для обеспечения быстрого и герметичного соединения с рукавом автоцистерны сливных устройств резервуаров нефтебаз и АЗС. Муфта позволяет сократить потери нефтепродуктов, экономить время при сливе, обеспечивать экологическую безопасность.

Муфта изготовляется в 2-х вариантах:

Технические условия

ТУ 3689-073-10524112-2004

Устройство и принцип работы

Муфта сливная МС-2 состоит из гайки нажимной 1, крышки 2, патрубка 3, кольца резинового 4 и предохранительного тросика.

Муфта сливная присоединяется к сливному устройству резервуара патрубком 3 (соединение резьбовое). При необходимости присоединение может осуществляться через переходник (на рисунке не показан), ввернутый в патрубок. В нерабочем положении горловина патрубка должна быть закрыта крышкой 2, которая предохраняет от попадания в резервуар пыли, грязи, осадков, а также от проливов нефтепродуктов. Крышка поджимается к патрубку нажимной гайкой. Герметичность прилегания крышки (или наконечника присоединяемого рукава) обеспечивается резиновым кольцом 4, установленным в патрубке. Для удобства обслуживания и во избежание утери крышки последняя прикреплена к корпусу гибким тросиком.

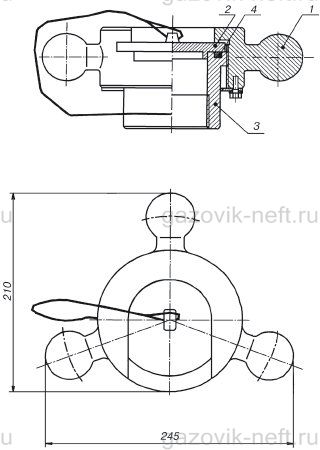

Общий вид муфты сливной МС-2

Общий вид муфты сливной МС-2:
1 — гайка нажимная; 2 — крышка; 3 — патрубок; 4 — кольцо резиновое.

Технические характеристики

Наименование параметраМС–2МС–2 с переходником
Габаритные размеры муфты, мм:
длина 107 162
ширина 210 210
высота 245 245
Масса, кг 3,2 3,5
Резьба присоединительная, дюйм G3 G2
