Наконечники серии НШ

Каталог для скачивания .pdf

• nsh.pdf (228,16 КБ)

Назначение

Наконечники НШ предназначены для обеспечения герметичного соединения рукава автоцистерны и сливных устройств вертикальных резервуаров нефтебаз и АЗС.

Наконечники НШ–50, НШ–65, НШ–75 предназначены для соединения с муфтой сливной МС–2Н.

Технические условия

ТУ 3689-032-10524112-99

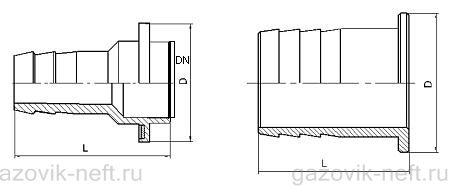

Устройство и принцип работы

Технические характеристики

Наименование параметров	НШ–50	НШ–65	НШ–75	НШ–100	НШ–108
Условный проход присоединительного рукава DN	50	65	75	100	108
Габаритные размеры, мм, не более
диаметр D	111	111	111	130	137
длина L	140	160	197	145	160
Масса, кг, не более	0,51	0,62	0,83	1,5	1,7
