Резервуар горизонтальный стальной РГС-50 м³ (РГСП-50м³)
Назначение РГС-50 м3
Резервуар горизонтальный стальной РГС-50 м³ предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа.При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.

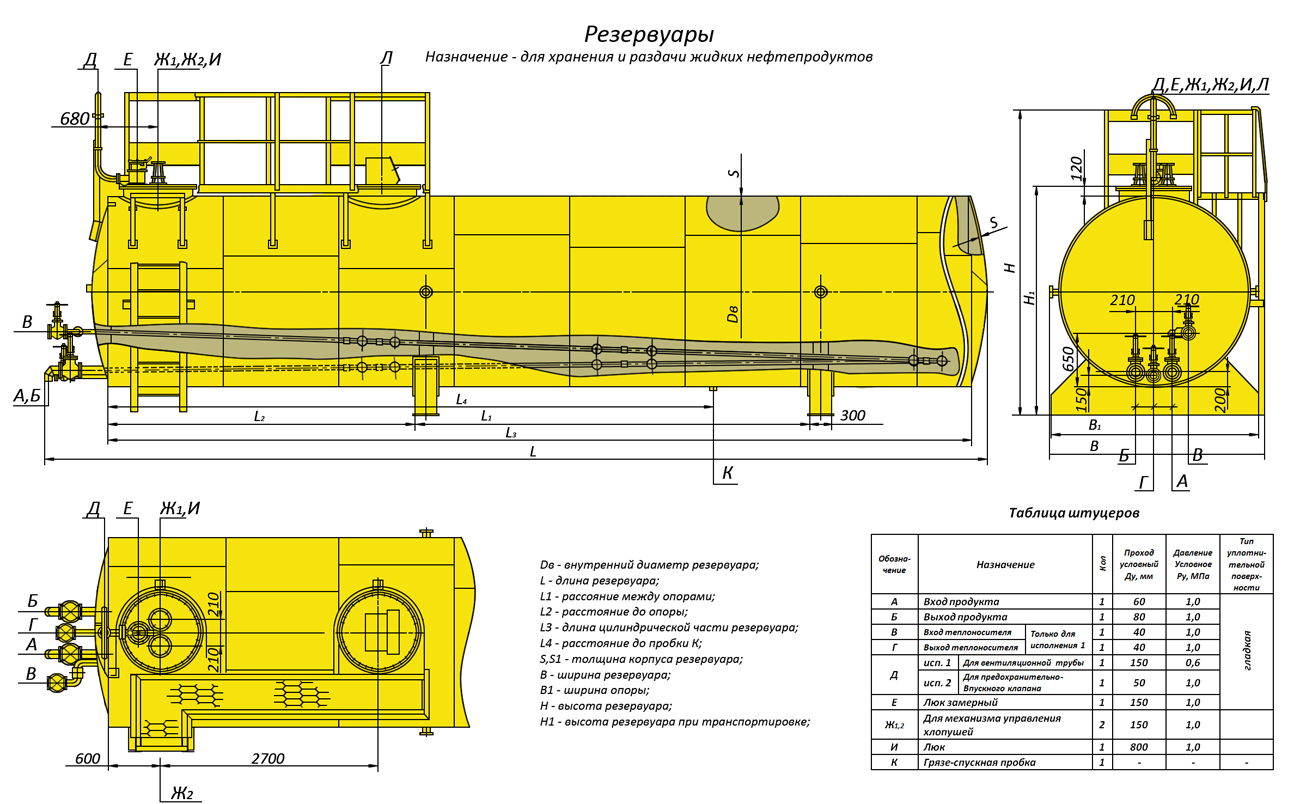

Технические характеристики резервуара горизонтального стального РГС-50м³
Наименование параметра |
РГС-50 (темные нефтепродукты) |
РГС-50 (светлые нефтепродукты) | |
---|---|---|---|
Рабочее давление, МПа | налив | налив | |
Рабочее давление в подогревателе, МПа | 0,4 | - | |
Рабочая температура, °С | От 0 до 90* | От 0 до 90* | |
Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 | Минус 40 |
09Г2С-8 | Минус 60 | Минус 60 | |
Внутренний диаметр резервуара, Dв, мм | 2760 | 2760 | |
Длина резервуара, L, мм | 10100 | 9500 | |
Расстояние между опорами, L1, мм | 4500 | 4500 | |
Расстояние до опоры, L2, мм | 2100 | 2100 | |
Длина цилиндрической части резервуара, L3, мм | 9000 | 9000 | |
Расстояние до пробки, К, L4, мм | 5300 | 4900 | |
Толщина корпуса резервуара, S/S1, мм | 4/8 | 4/8 | |
Ширина резервуара, В, мм | 3000 | 3000 | |
Ширина опоры, В1, мм | 3000 | 3000 | |
Высота резервуара, Н, мм | 5000 | 5000 | |
Высота резервуара при транспортировке, Н1, мм | 3400 | 3400 | |
Площадь поверхности теплообмена, м2 | 13 | - | |
Масса резервуара, кг | 6460 | 5880 | |
Установленный срок службы, лет | 10 | 10 | |
Сейсмичность по 12 балльной шкале, балл | Не более 6 | Не более 6 | |
Группа резервуаров по ОСТ 26 291-94 | 5а | 5а |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
Опросный лист на РГС
Назначение РГС-3 м3
Резервуар горизонтальный стальной РГС-3 м³ предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа.При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.
Технические характеристики резервуара горизонтального стального РГС 3 м3 наземного расположения
Наименование параметра | РГС-3 (наземного расположения) | ||
---|---|---|---|
Рабочее давление, МПа | налив | ||
Рабочее давление в теплообменном устройстве, МПа | 0,4 | ||
Рабочая температура, °С* | От 0 до 90* | ||
Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 | |
092С-8 | Минус 60 | ||
Внутренний диаметр резервуара, Dв, мм | 1400 | ||
Длина резервуара, L, мм | 2550 | ||
Расстояние между опорами, L1, мм | 1960 | ||
Длина цилиндрической части резервуара, L2, мм | 1980 | ||
Расстояние до штуцера дренажа, L3, мм | 700 | ||
Толщина корпуса резервуара, S/S1, мм | 4/6 | ||
Ширина резервуара, В, мм | 1700 | ||
Высота резервуара, Н, мм | 2885 | ||
Высота резервуара при транспортировке, Н1, мм | 1955 | ||
Площадь поверхности теплообмена, м2 | 2,0 | ||
Масса резервуара, кг | 1400 | ||
Установленный срок службы, лет | 10 | ||
Сейсмичность по 12-ти балльной шкале, балл, не более | 6 | ||
Группа резервуаров по ОСТ 26 291-94 | 5а | ||
Среда в резервуарах | Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная) | ||
Среда в теплообменном устройстве | Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная) |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
Резервуар горизонтальный стальной РГСП подземного расположения
Технические характеристики резервуара горизонтального стального РГСП-3м³ подземного расположения
Наименование параметра | РГС-3 (подземного расположения) | ||
---|---|---|---|
Рабочее давление, МПа | налив | ||
Допустимое избыточное давление, МПа | 0,04 | ||
Рабочее давление в теплообменном устройстве, МПа | 0,8 | ||
Рабочая температура, °С | От 0 до 90* | ||
Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 | |
09Г2С-8 | Минус 60 | ||
Внутренний диаметр резервуара, Dв, мм | 1400 | ||
Длина резервуара, L, мм | 2895 | ||
Длина резервуара, L1, мм | 2210 | ||
Длина цилиндрической части резервуара, L2, мм | 2040 | ||
Толщина корпуса резервуара, S/S1, мм | 4/6 | ||
Ширина резервуара, В, мм | 1560 | ||
Высота резервуара, Н, мм | 4725 | ||
Высота резервуара при транспортировке, Н1, мм | 1715 | ||
Уровень засыпки, Н2, мм | 1200 | ||
Площадь поверхности теплообмена, м2 | 2,0 | ||
Масса резервуара, кг | 1090 | ||
Установленный срок службы, лет | 10 | ||
Сейсмичность по 12ти балльной шкале, балл, не более | 6 | ||
Группа резервуаров по ОСТ 26 291-94 | 5 | ||
Среда в резервуарах |
Нефтепродукты (токсичная класс опасности 3 по ГОСТ 12.1.007-76, взрывоопасная; категория 11А по ГОСТ Р 51330.11-99; группа взрывоопасности Т3 по ГОСТ Р 51330.5-99 пожароопасная) |
||
Среда в теплообменном устройстве | Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная) |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
