Резервуар горизонтальный стальной РГС-3 м³ (РГСП-3м³)

Компания "Газовик" занимается производством и поставкой Резервуарного оборудования. У нас вы можете заказать Резервуар горизонтальный стальной РГС-3 м³ (РГСП-3м³) с доставкой по всей России

Резервуар горизонтальный стальной РГС-3 м³ (РГСП-3м³)

Назначение РГС-3 м3

Резервуар горизонтальный стальной РГС-3 м³ предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа.При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.

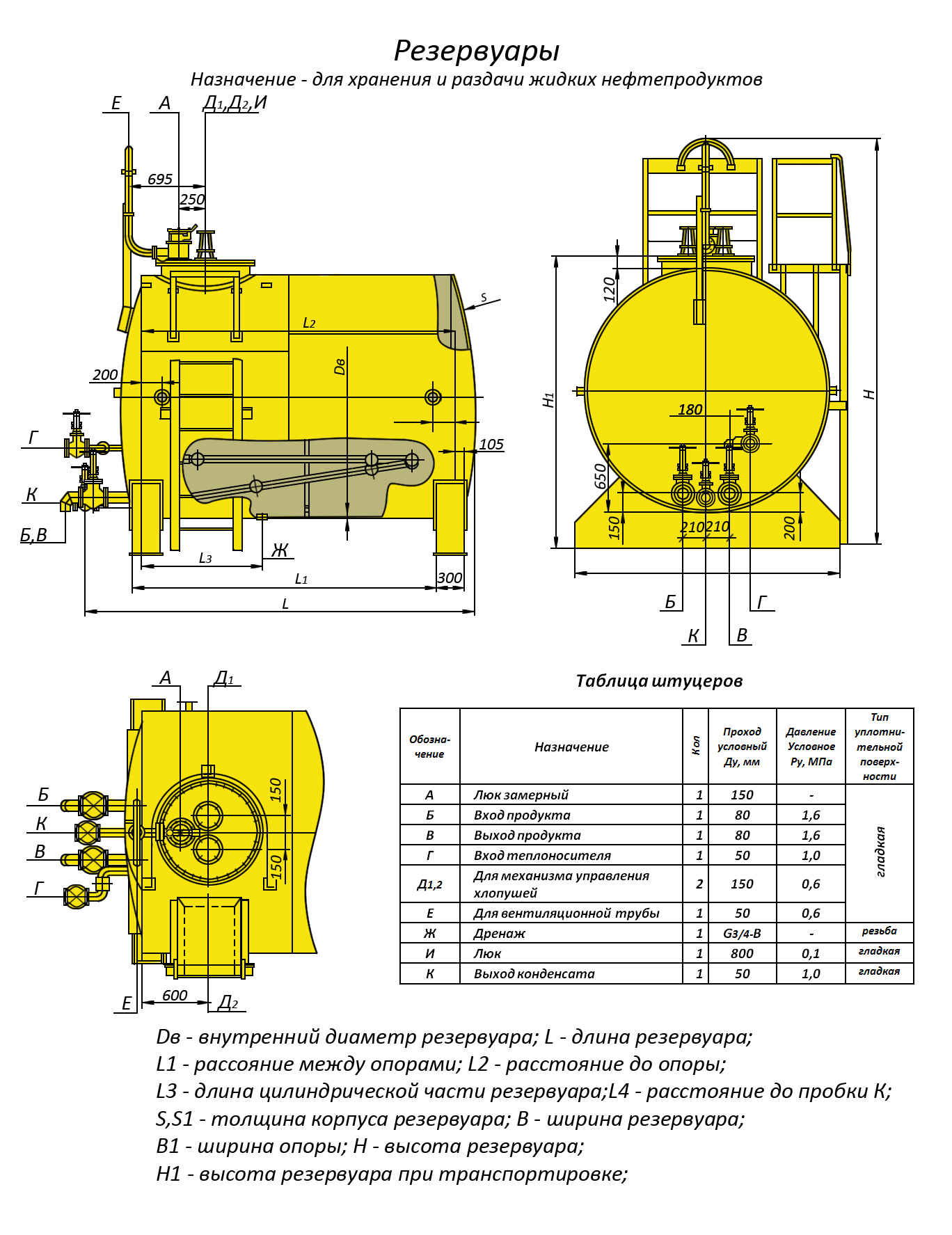

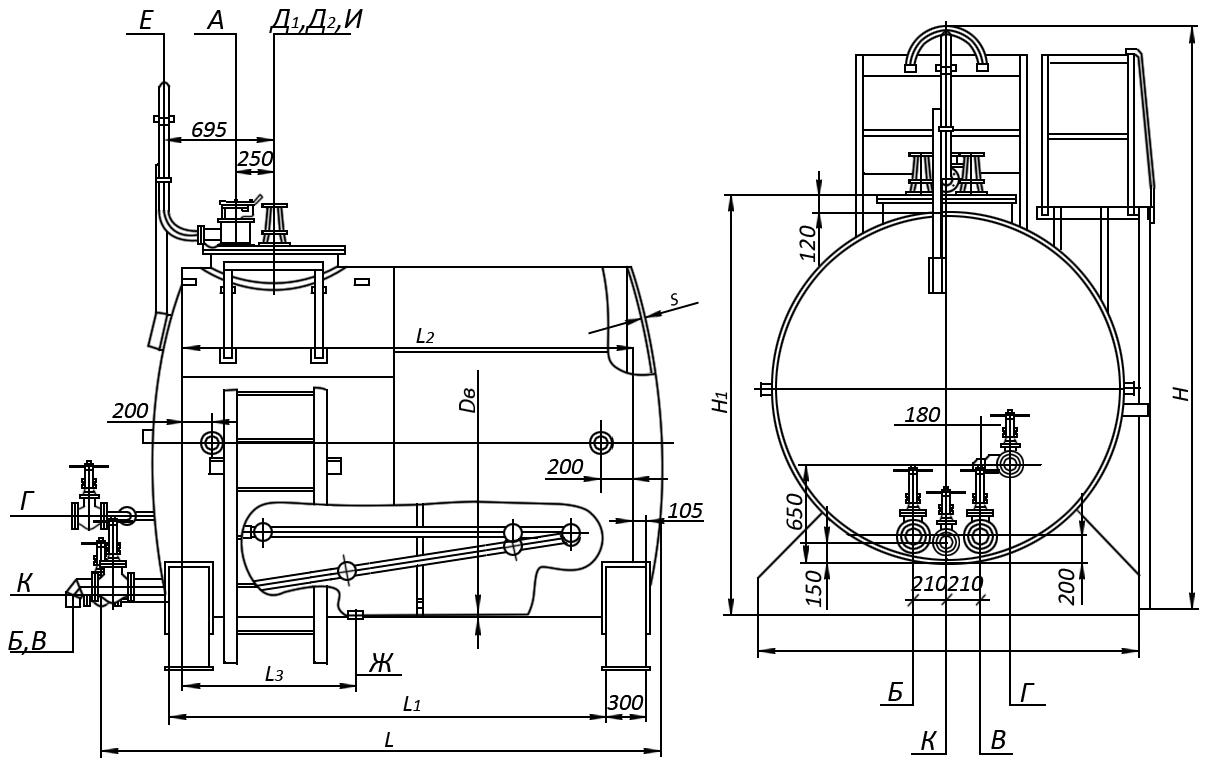

Технические характеристики резервуара горизонтального стального РГС 3 м3 наземного расположения

Наименование параметраРГС-3 (наземного расположения)
Рабочее давление, МПа налив
Рабочее давление в теплообменном устройстве, МПа 0,4
Рабочая температура, °С* От 0 до 90*
Допустимая минимальная стенки резервуара, °ССт3пс4 Минус 40
092С-8 Минус 60
Внутренний диаметр резервуара, Dв, мм 1400
Длина резервуара, L, мм 2550
Расстояние между опорами, L1, мм 1960
Длина цилиндрической части резервуара, L2, мм 1980
Расстояние до штуцера дренажа, L3, мм 700
Толщина корпуса резервуара, S/S1, мм 4/6
Ширина резервуара, В, мм 1700
Высота резервуара, Н, мм 2885
Высота резервуара при транспортировке, Н1, мм 1955
Площадь поверхности теплообмена, м2 2,0
Масса резервуара, кг 1400
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94
Среда в резервуарах Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

* - Параметры рабочей температуры уточняются по опросному листу заказчика

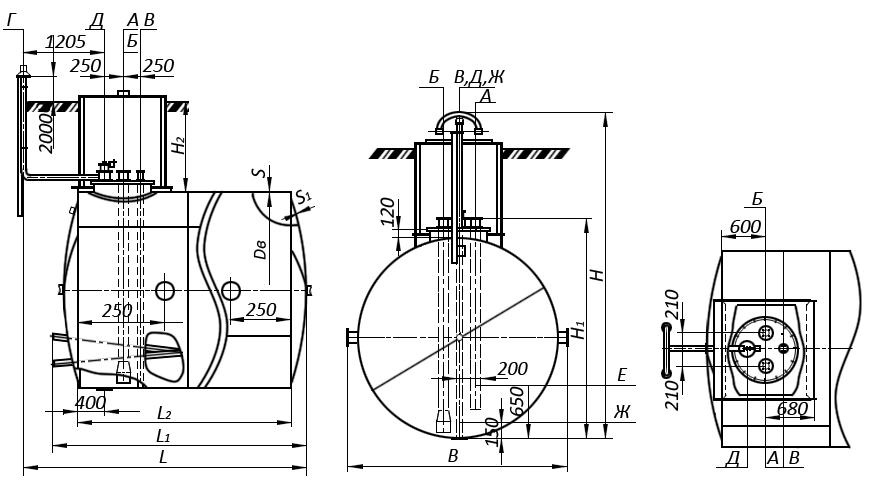

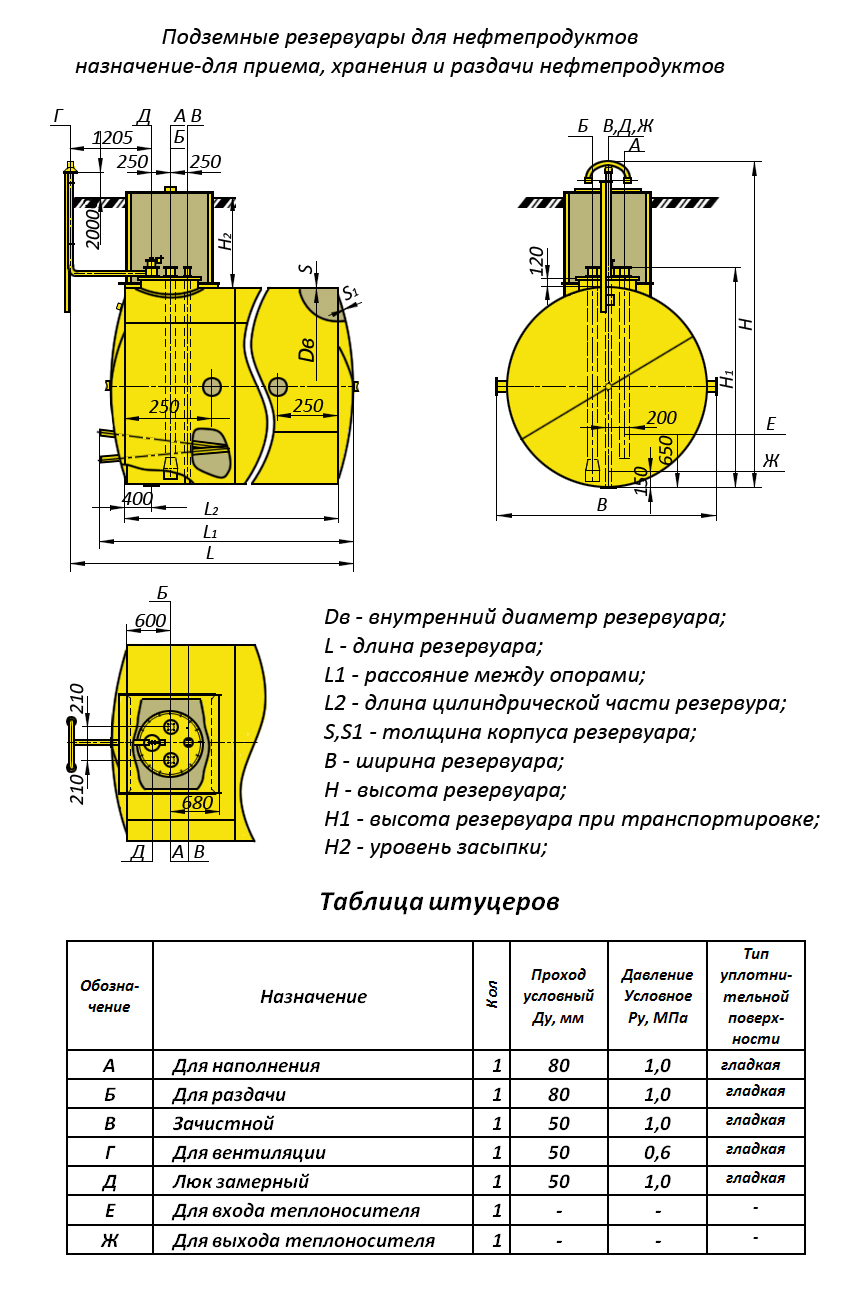

Резервуар горизонтальный стальной РГСП подземного расположения

Резервуар горизонтальный РГС подземного расположения

Технические характеристики резервуара горизонтального стального РГСП-3м³ подземного расположения

Наименование параметраРГС-3 (подземного расположения)
Рабочее давление, МПа налив
Допустимое избыточное давление, МПа 0,04
Рабочее давление в теплообменном устройстве, МПа 0,8
Рабочая температура, °С От 0 до 90*
Допустимая минимальная стенки резервуара, °ССт3пс4 Минус 40
09Г2С-8 Минус 60
Внутренний диаметр резервуара, Dв, мм 1400
Длина резервуара, L, мм 2895
Длина резервуара, L1, мм 2210
Длина цилиндрической части резервуара, L2, мм 2040
Толщина корпуса резервуара, S/S1, мм 4/6
Ширина резервуара, В, мм 1560
Высота резервуара, Н, мм 4725
Высота резервуара при транспортировке, Н1, мм 1715
Уровень засыпки, Н2, мм 1200
Площадь поверхности теплообмена, м2 2,0
Масса резервуара, кг 1090
Установленный срок службы, лет 10
Сейсмичность по 12ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94 5
Среда в резервуарах

Нефтепродукты (токсичная класс опасности 3 по ГОСТ 12.1.007-76, взрывоопасная; категория 11А по ГОСТ Р 51330.11-99; группа взрывоопасности Т3 по ГОСТ Р 51330.5-99 пожароопасная)

Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

* - Параметры рабочей температуры уточняются по опросному листу заказчика

Опросный лист на РГС

Резервуар горизонтальный стальной РГС-3 м³ (РГСП-3м³)

Назначение РГС-3 м3

Резервуар горизонтальный стальной РГС-3 м³ предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа.При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.

Технические характеристики резервуара горизонтального стального РГС 3 м3 наземного расположения

Наименование параметраРГС-3 (наземного расположения)
Рабочее давление, МПа налив
Рабочее давление в теплообменном устройстве, МПа 0,4
Рабочая температура, °С* От 0 до 90*
Допустимая минимальная стенки резервуара, °ССт3пс4 Минус 40
092С-8 Минус 60
Внутренний диаметр резервуара, Dв, мм 1400
Длина резервуара, L, мм 2550
Расстояние между опорами, L1, мм 1960
Длина цилиндрической части резервуара, L2, мм 1980
Расстояние до штуцера дренажа, L3, мм 700
Толщина корпуса резервуара, S/S1, мм 4/6
Ширина резервуара, В, мм 1700
Высота резервуара, Н, мм 2885
Высота резервуара при транспортировке, Н1, мм 1955
Площадь поверхности теплообмена, м2 2,0
Масса резервуара, кг 1400
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94
Среда в резервуарах Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

* - Параметры рабочей температуры уточняются по опросному листу заказчика

Резервуар горизонтальный стальной РГСП подземного расположения

Резервуар горизонтальный РГС подземного расположения

Технические характеристики резервуара горизонтального стального РГСП-3м³ подземного расположения

Наименование параметраРГС-3 (подземного расположения)
Рабочее давление, МПа налив
Допустимое избыточное давление, МПа 0,04
Рабочее давление в теплообменном устройстве, МПа 0,8
Рабочая температура, °С От 0 до 90*
Допустимая минимальная стенки резервуара, °ССт3пс4 Минус 40
09Г2С-8 Минус 60
Внутренний диаметр резервуара, Dв, мм 1400
Длина резервуара, L, мм 2895
Длина резервуара, L1, мм 2210
Длина цилиндрической части резервуара, L2, мм 2040
Толщина корпуса резервуара, S/S1, мм 4/6
Ширина резервуара, В, мм 1560
Высота резервуара, Н, мм 4725
Высота резервуара при транспортировке, Н1, мм 1715
Уровень засыпки, Н2, мм 1200
Площадь поверхности теплообмена, м2 2,0
Масса резервуара, кг 1090
Установленный срок службы, лет 10
Сейсмичность по 12ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94 5
Среда в резервуарах

Нефтепродукты (токсичная класс опасности 3 по ГОСТ 12.1.007-76, взрывоопасная; категория 11А по ГОСТ Р 51330.11-99; группа взрывоопасности Т3 по ГОСТ Р 51330.5-99 пожароопасная)

Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

* - Параметры рабочей температуры уточняются по опросному листу заказчика
