Устройства УСН–150
Каталог для скачивания .pdf
- usn-150-175.pdf (435,49 КБ)
Назначение
Устройство
Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.
Замена уплотняющих манжет не требует разборки шарниров.
Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.
Устройство и принцип работы

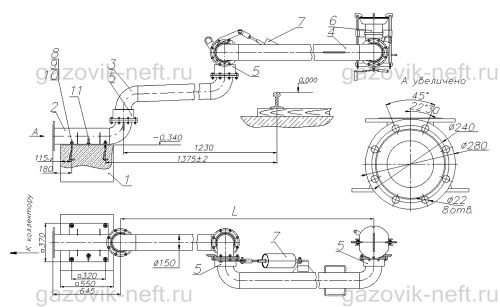

1 — фундамент; 2 — патрубок опорный; 3,4 — труба шарнирная; 5 — шарнир; 6 — присоединительная головка; 7 — компенсатор; 8 — болт фундаментный
| Наименование параметра | УСН–150 | |
|---|---|---|
| Исполнение | 1 | 2 |
| Зона действия, мм | 4000 | 6000 |
| L, мм | 2900 | 3900 |

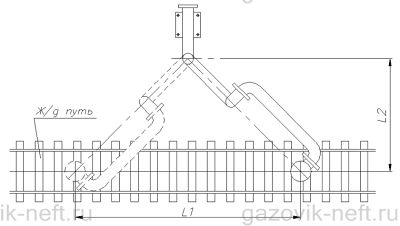

| Наименование параметра | УСН–150 | |
|---|---|---|
| Исполнение | 1 | 2 |
| L1, мм | 4000 | 6000 |
| L2, мм | 2028 – 2030 | |
Технические характеристики
| Наименование параметра | УСН–150 | |||
|---|---|---|---|---|
| Исполнение | 1 | 2 | ||
| Зона действия, м | 4 | 6 | ||
| Диаметр условного прохода, мм | 150 | |||
| Условное давление, |
0,6 (6) | |||
| Расчётная пропускная способность, |
||||
| светлых нефтепродуктов | 320 | |||
| тёмных нефтепродуктов | 570 | |||
| Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более | 20 (2,0) | |||
| Назначенный срок службы, лет, не менее | 10 | |||
| Обслуживающий персонал, чел | 1 | |||
| Габаритные размеры в сложенном положении, мм, не более | ||||
| высота | 1090 | 1090 | ||
| длина | 2300 | 2800 | ||
| ширина | 800 | 800 | ||
| Масса, кг, не более | 145 | 155 | ||
