Устройство АСН–100А
Каталог для скачивания .pdf
- asn-100a.pdf (316,45 КБ)
Назначение
Устройство
Оборудовано системой автоматического прекращения налива:
- автономная — не требует для работы дополнительных источников энергии;
- при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывает заслонку — прекращает налив и исключает перелив;
- обеспечивает закрытие заслонки в режиме «медленно-быстро-медленно», что исключает гидроудар;
- датчик уровня фиксируется зажимом на устройстве в любом необходимом положении по высоте для установки предельного уровня налива в цистернах различных типов;
- при необходимости в любой момент позволяет прекратить налив вручную — рукояткой заслонки или втулкой в верхней части датчика уровня.
Двухрядные шарниры обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации.
Ручная заслонка позволяет контролировать налив непосредственно с автоцистерны.
Устройство и принцип работы

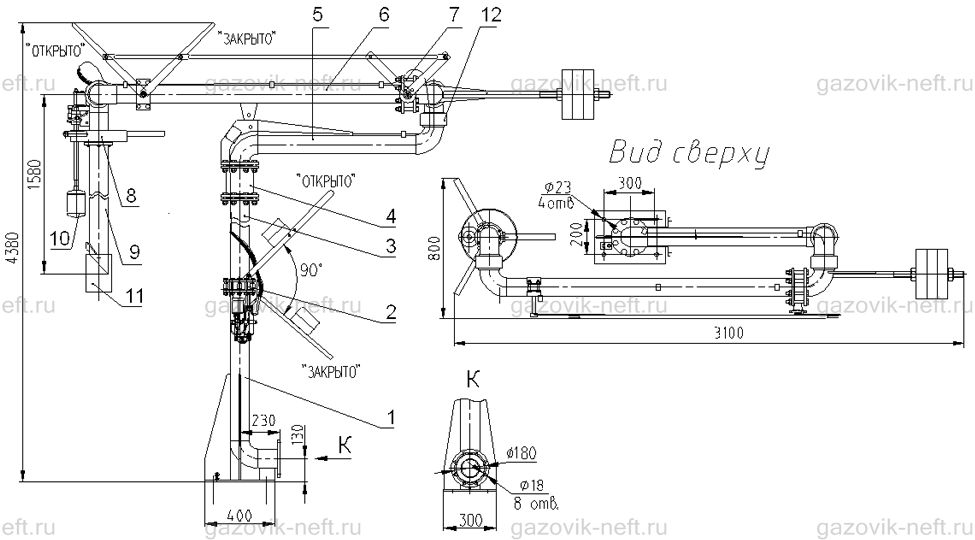

1 — стойка; 2 — заслонка с ограничителем налива; 3 — промежуточная труба; 4 — опорный шарнир; 5 — труба консольная; 6 — труба шарнирная; 7 — заслонка ручная; 8 — обруч; 9 — наливная труба; 10 — датчик уровня; 11 — каплесборник; 12 — шарнир.
Технические характеристики
| Наименование параметра | Величина параметра |
|---|---|
| Диаметр условного прохода, мм | 100 |
| Зона обслуживания, м | 6 |
| Рабочее давление, |
1,0 (10) |
| Расчётная пропускная способность, |
150 |
| Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более | 50 (5,0) |
| Назначенный срок службы, лет, не менее | 10 |
| Обслуживающий персонал, чел | 1 |
| Габаритные размеры в сложенном положении, мм, не более | |
| высота | 4380 |
| длина | 3100 |
| ширина | 800 |
| Масса, кг, не более | 255 |
