Устройства СР–250 (стендеры)

Каталог для скачивания .pdf
- sr-250.pdf (406,32 КБ)
Назначение
Устройства типа
Многорядные шарниры обеспечивают лёгкость перемещения подвижных элементов стендера при длительной эксплуатации.
Идеальная балансировка и малый вес стендера позволяют управлять им вручную одним человеком без дополнительной механизации.
Наружные обоймы шарниров связаны между собой кронштейном, что позволяет производить замену уплотнительных манжет без демонтажа стендера и без разборки шарниров.
Захваты поворачиваются вокруг оси присоединительной головки на 360°, что позволяет установить их в любом удобном месте на приёмном фланце танкера.

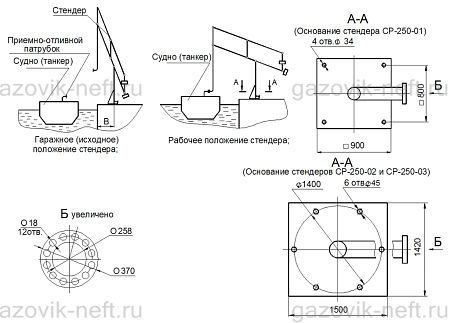

Устройство и принцип работы

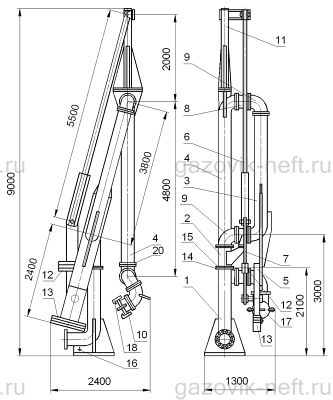

1 — стойка; 2 — шарнирный блок; 3 — внутренняя труба; 4 — наружная труба; 5 — консоль; 6 — стяжка; 7 — противовес; 8 — шарнир; 9 — колено с фланцами; 10 — присоединительная головка; 11 — верхняя труба; 12,13 — груз; 14 — фланец; 16 — болт заземления; 17 — крышка; 18 — захваты; 20 — фланец.

Стендер | B, мм |
---|---|
СР–250–01 | 1500 |
СР–250–02 | 2000 |
СР–250–03 | 3000 |
Технические характеристики
Наименование параметра | СР–250–01 | СР–250–02 | СР–250–03 |
---|---|---|---|
Диаметр условного прохода, мм | 250 | ||
Условное давление, |
1,6 (16) | ||
Расчётная пропускная способность при скорости перекачки |
1600 | ||
Радиус действия, м | 8,5 | 12 | 15 |
Зона действия, м | 16 | 23 | 29 |
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более | 250 (25) | ||
Назначенный срок службы, лет, не менее | 10 | ||
Масса стендера, кг, не более | 3100 | 4000 | 4800 |
Габаритные размеры в сложенном положении, мм, не более | |||
длина | 2400 | 3000 | 3000 |
ширина | 1300 | 1300 | 1300 |
высота | 9000 | 13000 | 17000 |
