Резервуары и технологическое оборудование » Продукция » Нефтеналивное оборудование
Устройства УНЖ6–100АС

Каталог для скачивания .pdf
- unj6-100as.pdf (314,51 КБ)
Назначение
Устройства
Оборудованы системой автоматического прекращения налива:
- автономная — не требует для работы дополнительных источников энергии;
- при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывает заслонку — прекращает налив и исключает перелив;
- обеспечивает закрытие заслонки в режиме «медленно-быстро-медленно», что исключает гидроудар;
- датчик уровня фиксируется зажимом на устройстве в любом необходимом положении по высоте для установки предельного уровня налива в цистернах различных типов;
- при необходимости в любой момент позволяет прекратить налив вручную- рукояткой заслонки или втулкой в верхней части датчика уровня.
Двухрядные шарниры обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации.

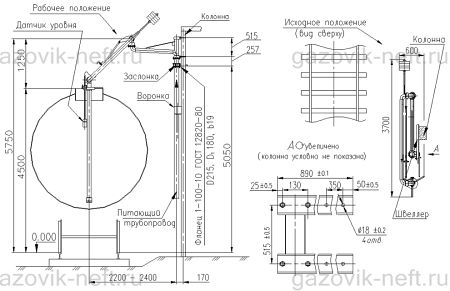

Устройство
Устройство и принцип работы

Технические характеристики
Наименование параметра | УНЖ6–100АС–01 | УНЖ6–100АС–07 |
---|---|---|
Диаметр условного прохода, мм | 100 | |
Рабочее давление, |
1,0 (10) | |
Расчётная пропускная способность, |
150 | |
Зона обслуживания, м | 6 | |
Усилие при управлении устройством в пределах рабочей |
50 (5) | |
Назначенный срок службы, лет | 10 | |
Обслуживающий персонал, чел | 1 | |
Габаритные размеры в сложенном положении, мм, не более | ||
высота | 3700 | 2170 |
длина | 3700 | 3380 |
ширина | 600 | 600 |
Масса, кг, не более | 260 | 220 |
