Клапан непримерзающий дыхательный НДКМ
Цена от 19 636 руб.
Каталог для скачивания .pdf
- ndkm.pdf (212,42 КБ)
Назначение
Непримерзающий дыхательный мембранный клапан (НДКМ) предназначен для герметизации газового пространства вертикальных резервуаров с нефтью и нефтепродуктами. Также НДКМ используется для регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды. Непримерзаемость клапана обеспечивается за счет пленочного покрытия из фторпласта, наносимого на рабочие поверхности тарельчатого затвора и седла.
Дыхательный клапан НДКМ устанавливается на патрубок монтажный на крыше вертикального резервуара через присоединительный фланец переходника. Для защиты от прямого воздействия атмосферных осадков и ветра дыхательный клапан НДКМ имеет крышку.
Не допускается изменение производительности приемораздаточных операций после того, как вертикальный резервуар был введен в эксплуатацию, без пересчета пропускной способности дыхательных клапанов, а также увеличение производительности слива продукта в аварийных условиях.
Минимальная пропускная способность дыхательных клапанов определяется в зависимости от максимальной производительности приемораздаточных операций (включая аварийные условия) по определенным формулам.
По устойчивости к воздействию климатических факторов внешней среды дыхательный клапан НДКМ соответствует исполнению У категории размещения 1
Установленный срок службы дыхательного клапана НДКМ - 10 лет. По его истечении дыхательный клапан НДКМ должен быть заменен на новый или проведены его испытания в объеме периодических по методике предприятия-изготовителя.
Дыхательный клапан НДКМ имеет необходимую документацию и соответствующую сертификацию.
Устройство и принцип работы

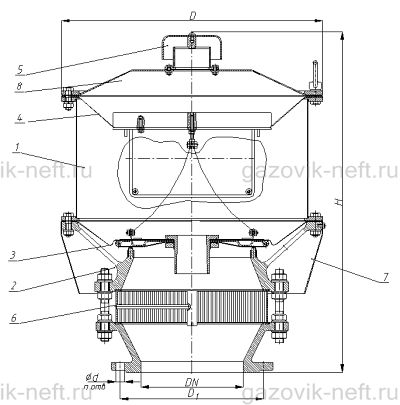

1 — корпус клапана; 2 — корпус нижний в сборе; 3 — мембрана нижняя в сборе; 4 — диафрагма верхняя; 5 — грибок; 6 — огнепреграждающий элемент; 7 — кожух; 8 — крышка.
Технические характеристики
| Обозначение | НДКМ–100 | НДКМ–150 | НДКМ–200 | НДКМ–250 |
|---|---|---|---|---|
| Диаметр условного прохода присоединительного патрубка, мм | 100 | 150 | 200 | 250 |
| Давление срабатывания, |
1569 (160) | 1667 (170) | ||
| Вакуум срабатывания, |
196 (20) | 200 (20) | ||
| Пропускная способность, |
200 | 500 | 900 | 1500 |
| Габаритные размеры, мм, не более: | ||||
| диаметр DH | 300 | 510 | 610 | |
| высота H | 600 | 850 | 900 | |
| Присоединительные размеры, мм: | ||||
| D | 205 | 260 | 315 | 370 |
| D1 | 170 | 225 | 280 | 335 |
| d | 18 | 18 | 18 | 18 |
| n | 4 | 8 | 8 | 12 |
| Масса, кг, не более | 25 | 50 | 55 | 77 |
