Ведерко замерное ВЗ
Каталог для скачивания .pdf
- vz.pdf (234,59 КБ)
Назначение
Ведерко замерное ВЗ служит для забора пробы нефтепродукта из вертикального резервуара через замерной люк.
Ведерки выпускаются двух типоразмеров: диаметр основания 80 и 120 мм, а также два исполнения по высоте: ВЗН — низкое, ВЗВ — высокое.
По устойчивости к воздействию климатических факторов внешней среды ведерки замерные изготавливаются
Технические условия
ТУ 3689-011-10524112-2002
Устройство и принцип работы

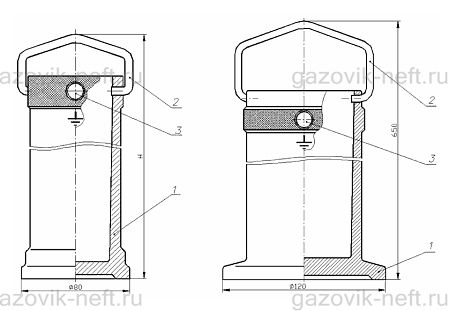

Общий вид ведерка замерного ВЗ:
1 — стакан; 2 — ручка; 3 — винт заземления.
Технические характеристики
| Наименование параметров | ВЗН–80 | ВЗВ–80 | ВЗВ–120 |
|---|---|---|---|
| Габаритные размеры, мм, не более | |||
| диаметр D | 80 | 80 | 120 |
| высота H | 356 | 630 | 650 |
| Масса, кг, не более | 1,9 | 2,45 | 3,8 |
| Объем ведерка, дм³, не более | 0,7 | 1,2 | 2,1 |
