Клапан предохранительный гидравлический КПГ

общий вид клапана предохранительного гидравлического КПГ

Цена от 37 268 руб.

Каталог для скачивания .pdf

Назначение

Клапан предохранительный гидравлический КПГ предназначен для защиты вертикальных резервуаров от разрушения при сверхдопустимом повышении давления в резервуаре.

Предохранительный клапан должен быть отрегулирован на повышенные (на 5–10%) величины внутреннего давления и вакуума, чтобы предохранительный клапан сработал вместе с дыхательным клапаном. КПГ устанавливается на крыше вертикального резервуара на случай, если не сработает дыхательный клапан.

По устойчивости к воздействию климатических факторов внешней среды предохранительный клапан соответствует исполнению У категории размещения 1 по ГОСТ 15150-69.

Установленный срок службы клапана предохранительного КПГ - 10 лет. По его истечении клапан предохранительный КПГ должен быть заменен на новый или проведены его испытания в объеме периодических по методике предприятия-изготовителя.

Технические условия

ТУ 3689-066-10524112-2004 соответствует:

Устройство и принцип работы

При повышении давления в резервуаре газ из него выходит через клапан в атмосферу, а при вакууме атмосферный воздух через клапан поступает в резервуар. Клапан действует следующим образом: при давлении внутри резервуара выше расчетного (для дыхательного клапана) пары нефтепродукта внутри клапана давят на поверхность масла, залитого в клапан, и постепенно, с повышением давления, вытесняют его за перегородку. Нижняя часть перегородки выполнена зубчатой для создания более спокойного воздуха, что способствует плавной работе клапана. Уровень масла в пространстве между стенкой корпуса клапана и перегородкой колпака повышается до момента достижения парами нефтепродуктов впадин зубьев на перегородке и начала прорыва их через слой масла из клапана. При  вакууме внутри резервуара клапан действует в обратном направлении до начала проникновения атмосферного воздуха внутрь резервуара через впадины зубцов перегородки. Во время эксплуатации необходимо следить за уровнем масла при помощи указателя уровня (щупа). Клапан заливают низкозамерзающей и слабоиспаряющейся жидкостью — соляровым маслом, водным раствором глицерина, этиленгликолем и др.

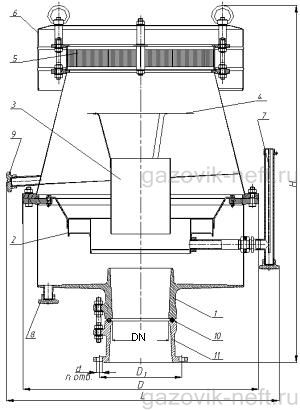

Структурная схема КПГ
Клапан предохранительный гидравлический КПГ

Клапан состоит из:
1 — корпуса с присоединительным фланцем; 2 — чашки; 3 — обоймы с патрубком; 4 — экрана; 5 — огневого предохранителя; 6 — крышки; 7 — трубки слива (налива); 8, 9 — сливных отверстий; 10 — уплотнительной прокладки; 11 — переходного фланца.

Технические характеристики

ОбозначениеКПГ–100КПГ–150КПГ–200КПГ–250КПГ–350
Диаметр условного прохода присоединительного патрубка DN, мм 100 150 200 250 350
Давление срабатывания, Па (мм вод. ст.), не более 1961 (200)
Вакуум срабатывания в пределах, Па (мм вод. ст.), не более 392 (40)
Пропускная способность (по воздуху), м³/ч, не более 200 500 900 1500 2700
Объем заливаемой жидкости гидрозатвора (трансформаторное масло), л, не более 15 22 46,5
Габаритные размеры, мм, не более:
длина L 980 980 1085 1180
ширина В 845 845 960 1030
высота H 1278 1295 1370 1510
Присоединительные размеры, мм:
D 205 260 315 370 485
D1 170 225 280 335 445
d 18 18 18 18 22
n 4 8 8 12 12
Масса, кг, не более 126 130 134 245 265
