Фильтр угловой ФУ

Каталог для скачивания .pdf

fu.pdf (335,26 КБ)

Назначение

Фильтры угловые ФУ–50 и ФУ–50А предназначены для предварительной очистки нефтепродуктов от механических примесей. Фильтры в зависимости от материала выпускаются в двух исполнениях:

со стальным корпусом — ФУ–50;
с алюминиевым корпусом — ФУ–50А.

Фильтры устанавливаются на линиях приемных трубопроводов резервуаров и ТРК.

По устойчивости к воздействию климатических факторов внешней среды фильтры изготавливаются в исполнениях У и УХЛ, категория размещения 1 по ГОСТ 15150–69.

Фильтры угловые по требованию заказчика могут быть изготовлены под фланцевое соединение «шип-паз». Во фланцах изделий выполняется «паз». По желанию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815. Уплотняющие прокладки не поставляются.

Устройство и принцип работы

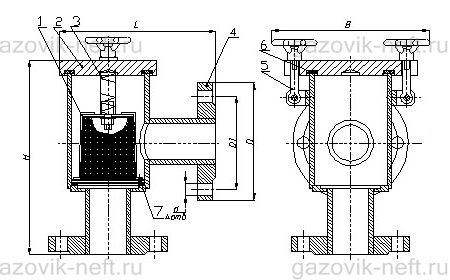

Общий вид фильтра углового ФУ–50:
1 — фильтрующий элемент; 2 — крышка; 3 — пружина; 4 — корпус; 5 — откидной болт; 6,7 — прокладка.

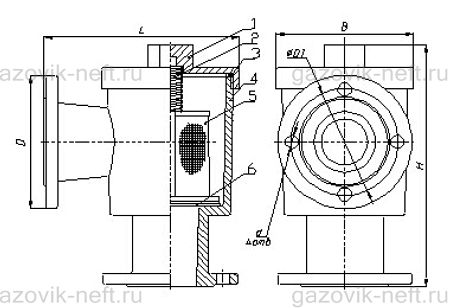

Общий вид фильтра углового ФУ–50А:
1 — крышка; 2 — пружина; 3 — уплотнение; 4 — корпус; 5 — фильтрующий элемент; 6 — прокладка.

Технические условия

ТУ 3689-007-10524112-2006

Технические характеристики

Наименование параметров	ФУ–50	ФУ–50А
Условный проход DN	50
Габаритные размеры, мм, не более
длина L	215	202
ширина B	230	140
высота H	280	260
Присоединительные размеры, мм
D	140
D₁	110
d	14
n, шт	4
Масса, кг, не более	6,8	4
