Фильтры прямые ФП

Фильтры прямые ФП

Каталог для скачивания .pdf

Назначение

Фильтры прямые ФП предназначены для предварительной очистки нефтепродуктов и устанавливаются на технологических трубопроводах АЗС и нефтебаз.

По устойчивости к воздействию климатических факторов внешней среды фильтры изготавливаются в исполнениях У и УХЛ, категория размещения 1 по ГОСТ 15150–69.

Технические условия

ТУ 3689-030-10524112-2006

Устройство и принцип работы

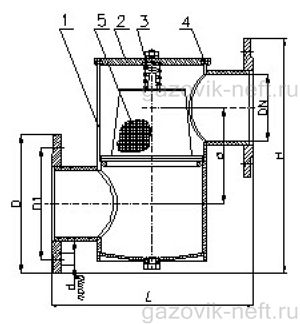

Общий вид фильтров ФП–80,  ФП–100, ФП–150

Общий вид фильтров ФП–80, ФП–100, ФП–150:
1 — корпус; 2 — крышка; 3 — пружина; 4 — прокладка; 5 — фильтрующий элемент.

Общий вид фильтров ФП–200, ФП–250

Общий вид фильтров ФП–200, ФП–250:
1 — корпус; 2 — крышка; 3,4 — прокладка; 5 — фильтрующий элемент.

Технические характеристики

Наименование параметровФП–80ФП–100ФП–150ФП–200ФП–250
Условный проход DN 80 100 150 200 250
Рабочее давление, кгс/см² 2,5
Перепад высот, a, мм 105 140 190 130 140
Габаритные размеры, мм, не более
длина L 309 310 360 500 490
ширина 185 205 260 340 435
высота H 353 350 450 586 614
Присоединительные размеры, мм
D 185 205 260 315 370
D1 150 170 225 280 335
d 18
n, шт 4 8 12
Масса, кг, не более 10 17 26 82,5 110
