Понтон алюминиевый
Компания "Газовик" занимается производством и поставкой Резервуарного оборудования. У нас вы можете заказать Понтон алюминиевый с доставкой по всей России

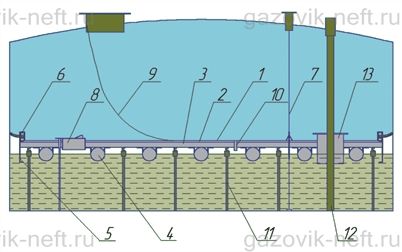

1 — настил; 2 — верхняя балка; 3 — нижняя балка; 4 — поплавок; 5 — периферийная юбка; 6 — периферийный затвор; 7 — противоповоротное устройство; 8 —
Назначение понтона алюминиевого
Понтон алюминиевый является простым и наиболее эффективным средством сокращения потерь от испарения из резервуаров и отличается практической непотопляемостью. Сокращая потери от испарения до 98%, понтон достаточно быстро окупает затраты на его приобретение: на бензиновых резервуарах
Алюминиевый понтон предполагает и другие экономические преимущества:
- монтаж понтона не требует применения дополнительных конструкций и механизмов, все детали понтона подаются в резервуар через люк — лаз первого пояса;
- монтаж понтона производится в четко определенные сроки, независимо от времени года и климатических условий;
- отсутствие затрат на ремонт и эксплуатацию;
- не требуется антикоррозионная защита понтона.
Монтаж понтона возможен в резервуарах типа РВС и ЖБР, как во вновь строящихся, так и выведенных в ремонт.
Поверхность понтона (настил) собирается из листов алюминия, соединенных с помощью системы балок, которая не только обеспечивает герметичность соединений, но и создает совместно с поплавками необходимую жесткость всей конструкции.
Для опоры на днище резервуара понтон оснащен плавающими опорными стойками, которые в зависимости от требований могут быть постоянной или переменной высоты. Также понтон может быть оснащен вместо опорных стоек стальной стационарной опорой, монтируемой на днище резервуара.
Устройство и принцип работы понтона алюминиевого
Понтон представляет собой тонкостенный диск (диаметром на 400 мм меньше диаметра резервуара), лежащий на цилиндрических поплавках, плавающих на поверхности продукта. Так как поплавки погружаются в продукт только на 50% от своего диаметра, то между поверхностью продукта и поверхностью понтона образуется свободное пространство, заполняющееся парами хранимой жидкости.
Чтобы исключить проникновение паров в надпонтонное пространство, по периметру понтон оснащен юбкой, огибающей весь понтон, постоянно погруженной в продукт и создающей таким образом гидрозатвор. Необходимое количество поплавков обеспечивает понтону заданную плавучесть. Запас плавучести понтона — 100%. Понтон оснащен оборудованием, необходимым для его эксплуатации:
- затвор мягкого типа ЗМП (или полужесткого типа ПЗП) предназначен для уплотнения зазора между стенкой резервуара и понтоном;
- два противоповоротных устройства предотвращают поворот понтона под воздействием струй нефтепродукта;
- один или два люка — лаза, смонтированных на поверхности понтона, выполняют также роль дыхательного клапана при откачке продукта ниже фиксированного положения понтона;
- система заземления из токопроводящих кабелей, соединяющих понтон с кровлей резервуара, обеспечивает снятие статического электричества;
- необходимое количество затворов — кожухов (каркасов с герметизацией манжетного типа из специальной многослойной резины) позволяют понтону перемещаться вдоль вертикальных направляющих, предназначенных для размещения контрольно — измерительных приборов и ручного отбора проб;
- дренажные устройства позволяют удалять с поверхности понтона жидкость.
По желанию Заказчика понтон может быть доукомплектован другими узлами под оборудование в резервуаре.
Технические характеристики понтона
| Наименование параметра | Величина параметра | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Объем резервуара РВС, м³ | 1000 | 1000 | 2000 | 3000 | 5000 | 5000 | 10000 | 20000 | 30000 | 50000 |
| Диаметр резервуара, мм | 10430 | 12330 | 15180 | 18980 | 20920 | 22800 | 34200 | 39900 | 45600 | 60700 |
| Габаритные размеры, мм | ||||||||||
| диаметр понтона (без затвора) | 10030 | 11930 | 14780 | 18580 | 20520 | 22400 | 33800 | 39500 | 45200 | 60300 |
| высота понтона (без затвора и стоек) | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| Высота полотна просвета под понтоном, м | ||||||||||
| в центре, для обслуживания | 1,8 | |||||||||
| в центре, эксплуатационная | 0,9–1,8 (в зависимости от наличия оборудования на днище резервуара) | |||||||||
| Диаметр поплавков, мм | 220 | |||||||||
| Масса понтона (на стойках переменной высоты), кг | 660 | 880 | 1180 | 1700 | 2100 | 2400 | 4950 | 6700 | 8950 | 14000 |
| Высота полотнапонтона над нефтепродуктами, мм | 250 | |||||||||
| Зазор междупонтоном и стенкой резервуара, перекрываемый затвором (номинальный), мм | 200 | |||||||||
| Электрическое сопротивление заземления, Ом | 100 | |||||||||
| Интервал температур |
от –60 до +110 | |||||||||
Опросный лист на изготовление понтона
