Пробоотборник секционный ПСР
Цена от 44 756 руб.
Опросные листы
Для предоставления коммерческого предложения на изготовление пробоотборников типа ПСР, ПСРП, ПСРП-1, пожалуйста, заполните опросный лист в удобной для Вас форме:
.doc
.pdfУважаемые клиенты, для Вашего удобства и оперативности мы разрабатываем для Вас интерактивный опросный лист, который позволит Вам в режиме реального времени заполнить заявку на необходимое оборудование. В настоящий момент, сервис находится в режиме запуска, приносим Вам свои ивзинения за ВОЗМОЖНЫЕ перебои в его работе.
Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты: post@gazovik-neft.ru
Наши менеджеры ответять на Ваш запрос в кратчайшие сроки.
Каталог для скачивания .pdf
- psr.pdf (482,2 КБ)
Назначение
Пробоотборник секционный ПСР (далее по тексту — пробоотборник) предназначен для отбора проб по всей высоте наземных резервуаров с нефтепродуктами с нормальным и повышенным давлением.
Проба, отобранная пробоотборником путем выделения в вертикальном резервуаре столбика продукта по всей высоте резервуара и слива его через систему труб верхней, средних и нижней секций в пробоотборную посуду, по своему составу соответствует продукту в резервуаре.
Монтаж пробоотборника производится на новом вертикальном резервуаре и на резервуарах после реконструкции или ремонта.
Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них.
По устойчивости к воздействию климатических факторов внешней среды пробоотборник изготовляется
Технические условия
ТУ 3689-009-10524112-99
Устройство и принцип работы
Пробоотборник (рис. 2) состоит из светового люка 1, кронштейнов 2, средних секций 3, нижнего кронштейна 4, верхней секции 5, ограждения 6, сливного крана с патрубком 7, нижней секции 8, узла управления 9 и приемного узла 10.
Трубопроводы нижней 8, средних 3, верхней 5 секций крепятся между собой посредством муфтовых соединений (рис. 1). Нижняя секция 8 резьбовым креплением соединена со сливным краном и патрубком 7. Секции 3, 5, 8 и сливной кран с патрубком 7 образуют пробоотборную колонну, которая является сливной.
Верхняя, средние и нижняя секции крепятся на кронштейнах 2, которые привариваются к стенке внутри резервуара, верхняя секция дополнительно крепится к перемычке светового люка, а нижняя секция — к нижнему кронштейну 4.
Сливной кран с патрубком крепится к фланцу приемного узла 10.
Световой люк состоит из корпуса, крышки и прокладки. К корпусу при помощи болтов и гаек присоединяется перемычка, на которой крепится труба верхней секции. Световой люк монтируется с помощью сварки в крыше резервуара.
Монтаж секций пробоотборника производится через световой люк.
Кронштейны 2 для крепления секций привариваются на стенке внутренней стороны резервуара с интервалом 1000±1 мм.
Средняя секция (рис. 1) состоит из двух шаровых кранов 3, соединенных между собой трубой 5. К шаровым кранам крепятся снизу на резьбе труба 4 с муфтой 1, кронштейн 2 и сверху труба 6.
На осях шаровых кранов штифтами крепятся коромысла 11, на которых с помощью осей 7 устанавливаются тяги 8 и 9.
Палец 10 — технологический, после монтажа пробоотборника в резервуаре удаляется.
Нижний кронштейн 4 (рис. 2) сварной конструкции устанавливается на дне резервуара. Кронштейн крепится к основанию через компенсатор 11 шпильками 12, шайбами 13 и гайками 14.
Верхняя секция состоит из шарового крана, к которому на резьбе сверху и снизу крепятся трубы и кронштейны.
На оси шарового крана крепится коромысло, на котором с помощью осей устанавливаются тяги.
Ограждение 6 сварной конструкции крепится болтами к приемному узлу 10.

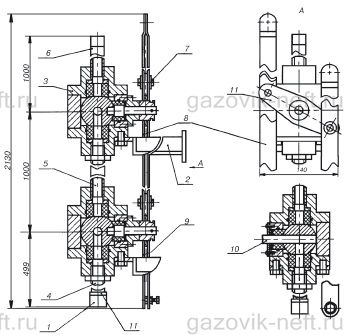

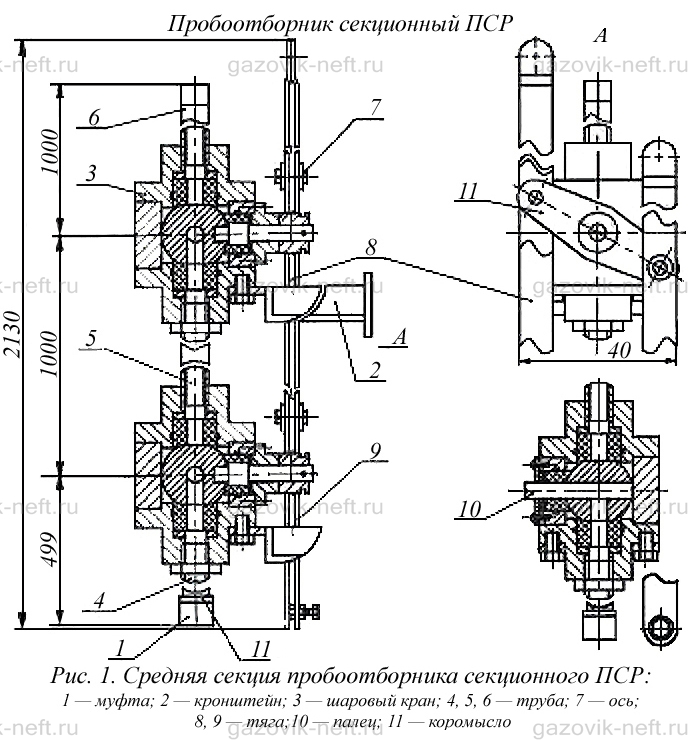

Рис. 1. Средняя секция пробоотборника секционного ПСР:
1 — муфта; 2 — кронштейн; 3 — шаровый кран; 4, 5, 6 — труба; 7 — ось; 8, 9 — тяга; 10 — палец; 11 — коромысло

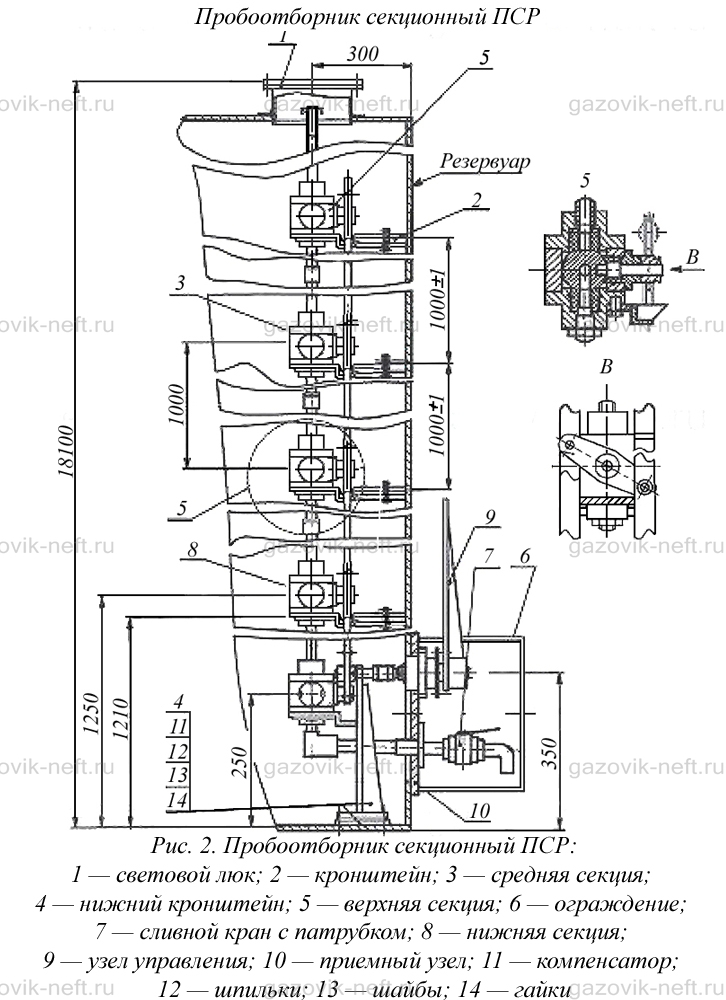

Рис. 2. Пробоотборник секционный ПСР:
1 — световой люк; 2 — кронштейн; 3 — средняя секция; 4 — нижний кронштейн; 5 — верхняя секция; 6 — ограждение; 7 — сливной кран с патрубком; 8 — нижняя секция; 9 — узел управления; 10 — приемный узел; 11 — компенсатор; 12 — шпильки; 13 — шайбы; 14 — гайки
Сливной кран с патрубком состоит из сливного крана, фланца, трубы и гайки.
Нижняя секция состоит из двух шаровых кранов, соединенных между собой трубой.
К шаровым кранам нижней секции крепятся снизу на резьбе угольник, кронштейны, а сверху — труба. На осях шаровых кранов крепятся коромысла, на которых устанавливаются тяги.
Приемный узел 10 (рис. 2) состоит из фланца, упоров и приваривается к стенке с наружной стороны в нижней части резервуара.
Принцип работы
Для отбора пробы ручку узла управления 9 (рис. 2) повернуть вправо до упора. Усилие поворота передается на вал через муфту и штифтовое соединение на нижнее коромысло секции. С коромыслом шарнирно соединены тяги нижней, средних и верхней секций. Поворачивая коромысла, открываются или закрываются шаровые краны. Сквозные отверстия кранов совмещаются с боковыми отверстиями, одновременно перекрывая верхние и открывая нижние отверстия корпусов.
Продукт, находящийся в резервуаре, поступает через боковые отверстия корпусов шаровых кранов и заполняет секции независимо друг от друга.
При повороте ручки узла управления до упора влево сквозные отверстия шаров совмещаются с верхними и нижними отверстиями корпусов, перекрывая боковые отверстия, отсекая от основного продукта столб пробы в пробоотборной колонне. Проба смешивается и поступает в специальную пробоотборную посуду.
Проба, отобранная пробоотборником путем выделения в резервуаре столбика продукта по всей высоте резервуара и слива ее через систему труб в пробоотборную посуду, по своему составу соответствует продукту, находящемуся в резервуаре.
Порядок отбора пробы:
- снять ограждение 6 (рис. 2);
- открыть кран 7, слить остатки продукта из пробоотборной колонны в посуду;
- закрыть кран 7;
- повернуть ручку узла управления 9 вправо до упора. В зависимости от вязкости продукта выдержать от 15 секунд до 5 минут;
- повернуть ручку узла управления 9 до упора влево;
- открыть кран 7. Слить пробу в пробоотборную посуду;
- закрыть кран 7. Закрепить ограждение 6 на приемном узле 10. Опломбировать.
Технические характеристики
| Наименование параметра | Величина параметра |
|---|---|
| Диаметр условного прохода, мм | 15 |
| Объем пробы 1 м пробоотборной колонны, л | 0,150±0,005 |
| Время забора образца, мин, не более | 5 |
| Максимальная вязкость продукта, Ст | 5,5 |
| Температура продукта, °С: | |
| минимальная | –40 |
| максимальная | +80 |
| Гидростатическое давление в резервуаре, МПа, не более | 0,16 |
| Количество средних секций, шт., не более* | 7 |
| Высота резервуара, м, не более | 18 |
| Габаритные размеры, мм, не более: | |
| длина | 710 |
| ширина | 450 |
| высота* | 18100 |
| Масса, кг, не более* | 360 |
*Количество средних секций, высота и масса пробоотборника уточняются и согласовываются с заказчиком и зависят от высоты резервуара.
Количество секций пробоотборника в зависимости от высоты резервуара
| Высота резервуара, м | Обозначения пробоотборника | Количество секций | ||
|---|---|---|---|---|
| нижних | средних | верхних | ||
| 17—18 | ПСР | 1 | 7 | 1 |
| 15—16 | ПСР–15 | 1 | 6 | 1 |
| 13—14 | ПСР–13 | 1 | 5 | 1 |
| 11—12 | ПСР–11 | 1 | 4 | 1 |
| 9—10 | ПСР–9 | 1 | 3 | 1 |
| 7—8 | ПСР–7 | 1 | 2 | 1 |
| 5—6 | ПСР–5 | 1 | 1 | 1 |
| 4 | ПСР–4 | 1 | – | 1 специальная с двумя кранами |
