Хлопуша ХП
Каталог для скачивания .pdf
- hp.pdf (265,87 КБ)
Назначение
Хлопуша устанавливается внутри вертикального резервуара на приемо-раздаточном патрубке и служит для налива и слива нефтепродукта и для дополнительной защиты от возможной утечки нефтепродукта из вертикального резервуара при неисправном трубопроводе. Хлопуша состоит из корпуса с наклонным срезом и плотно прилегающей к нему крышкой, соединенной с корпусом рычажным механизмом. При наполнении вертикального резервуара струя нефтепродукта силой давления приподнимает крышку хлопуши. При остановке перекачки крышка хлопуши под действием собственного веса опускается на свое место, закрывая трубу. При выдаче нефтепродукта из вертикального резервуара крышка хлопуши открывается принудительно при помощи вращающегося барабана с наматывающимся на него тросом.
По устойчивости к воздействию климатических факторов внешней среды хлопуша изготовляется в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации
Крышки хлопуши изготовляются из искробезопасных материалов (алюминиевых сплавов), корпусы хлопуши
Технические условия
ТУ 3689-020-10524112-2003 соответствует:
- Сапкон ТУ 3689-001-0217636-93;
- АОМЗ ТУ 3689-005-0347856-98;
- НГМ Групп ТУ 3689-012-79167039-2006.
Устройство и принцип работы
Хлопуша состоит из: корпуса 1, крышки 2, пробки 3, рычага большого 4 и рычага малого 5. Хлопуша устанавливается внутрь резервуара. К петле рычага малого 5 крепится тросик, второй конец которого зафиксирован на механизме управления хлопушей. При перекачке нефтепродукта крышка хлопуши поднимается механизмом управления, обеспечивая свободный проход. В случае отказа запорных устройств или аварии крышка хлопуши может быть быстро опущена механизмом, перекрывая проход нефтепродукта в трубопровод.

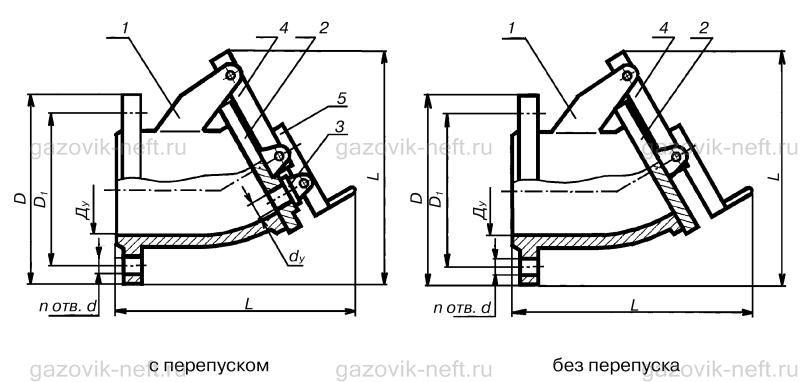

Общий вид хлопуши ХП:
1 — корпуса; 2 — крышки; 3 — пробки; 4 — рычаг большой; 5 — рычаг малый.
Технические характеристики
Наименование параметра | ХП–80 | ХП–150 | ХП–200 | ХП–250 | ХП–300 | ХП–400 | ХП–500 | ХП–600 |
---|---|---|---|---|---|---|---|---|
Условный проход | 80 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
Условное давление, МПа (кгс/см²) | 0,17 (1,7) | |||||||
Условный проход, Dy | – | 25 | 25 | 25 | 25 | 100 | 100 | 100 |
Диаметр условного прохода перепускного отверстия dy, мм | 80 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
Габаритные размеры, мм, не более: | ||||||||
длина L | 160 | 306 | 328 | 380 | 442 | 606 | 700 | 770 |
ширина | 185 | 260 | 315 | 370 | 435 | 580 | 710 | 840 |
высота H | 212 | 308 | 370 | 385 | 504 | 686 | 840 | 960 |
Присоединительные размеры, мм: | ||||||||
D | 185 | 260 | 315 | 370 | 435 | 580 | 710 | 840 |
D1 | 150 | 225 | 280 | 335 | 395 | 525 | 650 | 770 |
d | 18 | 18 | 18 | 18 | 22 | 30 | 33 | 36 |
n, шт. | 4 | 8 | 8 | 12 | 12 | 16 | 20 | 20 |
Масса, кг, не более | 2,3 | 7,5 | 17,6 | 28 | 46,9 | 91,5 | 135 | 205 |
