Назначение

Шарниры чугунные для подъемной трубы (далее по тексту — шарниры) предназначены для соединения подъемной трубы с приемо-раздаточным патрубком внутри резервуара с нефтепродуктами.

По устойчивости к воздействию климатических факторов внешней среды шарниры изготовлены в исполнении У и Т, категория размещения 1 по ГОСТ 15150-69.

Устройство и принцип работы

Шарниры состоят из неподвижного 3 и подвижного 5 угольников. Угольники соединены между собой стяжкой 4, вокруг оси которой происходит вращение подвижного угольника в вертикальной плоскости. Подвижный угольник при помощи угловой опоры 1 крепится к стенке резервуара. Неподвижный угольник при помощи опоры 2 крепится к днищу резервуара.

Плотность соединения «шип-паз» обеспечивается регулировкой тарельчатых пружин 6 затяжкой до конца с последующим отпуском на 1/4—2 оборота гайки 7.

Затяжка не должна препятствовать свободному вращению подвижного угольника в неподвижном угольнике.

Управление шарниром производится как ручной лебедкой с червячной передачей, так и электроприводной лебедкой во взрывобезопасном исполнении.

Для забора нефтепродуктов подъемная труба опускается ниже уровня жидкости в резервуаре с помощью механизма подъема. Для прекращения подачи нефтепродуктов подъемная труба поднимается выше уровня жидкости.

Шарнир чугунный для подъемной трубы ШЧ

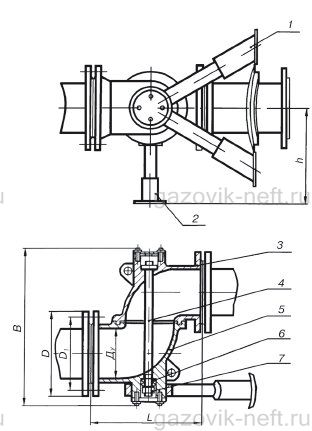

Шарнир чугунный для подъемной трубы ШЧ:
1 — опора угловая; 2 — опора; 3 — угольник неподвижный; 4 — стяжка основная; 5 — угольник подвижный; 6 — пружина тарельчатая; 7 — гайка.

Технические характеристики

ОбозначениеРазмеры, ммМасса, кг, не более
ДуDD1LBh
ШЧ–150 150 260 225 340 468 300 76
ШЧ–250 250 370 335 480 694 350 139
ШЧ–350 350 485 445 640 882 410 237
ШЧ–400 400 580 525 700 1040 500 256
ШЧ–500 500 710 650 830 1270 600 376
