Устройство для размыва донных отложений «Тайфун-20/24»

Устройство для размыва донных отложений «Тайфун-20/24»

Каталог для скачивания .pdf

Назначение

Тайфун - устройство для размыва донных отложений в резервуарах и емкостях, предназначено для установки на нижней части резервуаров с нефтью и нефтепродуктами на крышке овального или круглого люков и эксплуатируется во взрывоопасных зонах класса В-1а.

Функции, выполняемые «Тайфуном»:

Устройство и принцип работы

Принцип работы изделий Тайфун заключается в образовании направленной затопленной струи нефти или нефтепродукта, создаваемой пропеллером при его возвратно-угловом движении над днищем резервуара. Это обеспечивает процесс перемешивания, при котором тяжелые парафинистые осадки и механические примеси взвешиваются в общей массе нефти и затем удаляются путем откачивания нефти из резервуара.

Высокая надежность и долговечность устройства обеспечены за счет применения в конструкции волновых редукторов с промежуточными телами качения из коррозионно-стойких сталей.

Для высоковязких видов нефти вязкостью более 40 сСт выпускаются по спецзаказу устройства без изменения общепромышленной стоимости.

Рекомендуемое количество устройств серии «Тайфун» на резервуары разного объема:

Устройство может поставляться в комплекте с гибким кабелем, взрывозащищенной клеммной коробкой и пультом управления устройством.

Сборка комплексного устройства производится без производства огневых работ.

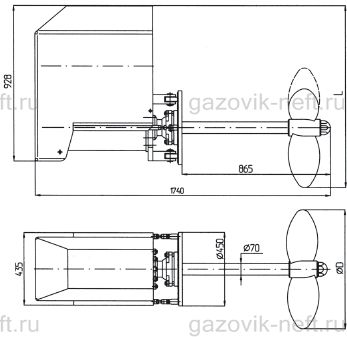

Рис.1. Основные габаритные и присоединительные размеры
ОбозначениеD, ммL, мм
Тайфун-24 600 1034
Тайфун-20 500 978

Рис.1. Основные габаритные и присоединительные размеры

Рис. 2. Схема монтажа устройства «Тайфун» на крышку люка-лаза резервуара вертикального стального (РВС-20000)
Эскиз доработки штатнойкрышкилюка-лаза

Рис. 2. Схема монтажа устройства «Тайфун» на крышку люка-лаза резервуара вертикального стального (РВС-20000):
1 — крышка люка-лаза, доработанная согласно эскизу; 2 — полукольцо – 2 шт.; 3 — прокладка; 4 — шпилька; 5 — гайка М20-7Н.5.019 ГОСТ 5915-70; 6 — фланец; 7, 8 — вводы силового кабеля и кабеля управления

Технические характеристики

ОбозначениеТайфун–20Тайфун–24
Маркировка взрывозащиты 1ExdIIBT4 1ExdIIBT4
Максимальный диаметр пропеллера, мм (дюйм) 500 (20) 600 (24)
Скорость вращения пропеллера, об/мин 690 690
Номинальная мощность (частота вращения) электродвигателя, кВт (об/мин) 15 (1500) 18,5 (1500)
Угол поворота вала пропеллера в горизонтальной плоскости, угл. град. 60 60
Время поворота вала пропеллера в пределах вышеуказанного угла, час 3,5 3,5
Класс вибрации по ГОСТ 16921 2,8 2,8
Максимальное давление, удерживаемое уплотнительными устройствами, МПа 0,22 0,22
Вязкость перемешиваемой жидкости, сСт, не более 42 40
Максимальная реактивная сила, приведенная к валу пропеллера, Н 3000 4200
Напряжение трехфазной питающей сети, В, частота 50 Гц ±1% 3000 4200
Климатическое исполнение УХЛ.1, У1, ТС УХЛ.1, У1, ТС
Масса электропривода, кг 484 513
