Искрогасители ИСГ

Искрогасители ИСГ

Каталог для скачивания .pdf

Назначение

Искрогасители ИСГ предназначены для улавливания и тушения искр продуктов горения.

Искрогасители ИСГ устанавливаются на выхлопных трубах автомобилей въезжающих на территорию нефтебаз.

По устойчивости к воздействию климатических факторов внешней среды искрогасители изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150–69.

Технические условия

ТУ 3689-105-241112-2001

Устройство и принцип работы

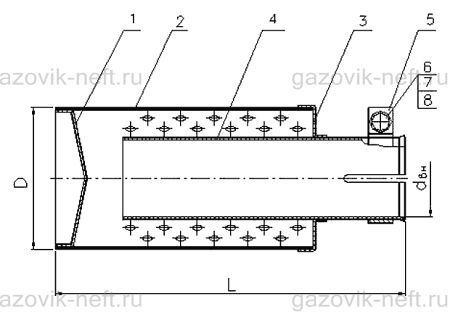

Общий вид ИСГ

Общий вид ИСГ:
1 — донышко; 2 — корпус; 3 — крышка; 4 — труба; 5 — хомут; 6 — болт; 7 — гайка; 8 — шайба.

Технические характеристики

Наименование параметраДиаметр D, ммДлина L, ммПрисоединительныйдиаметр dвн, ммМасса, кг, не более
ИСГ–45 65 165 45 0,35
ИСГ–50 92 280 50 0,5
ИСГ–55 114 285 55 0,8
ИСГ–60 114 285 60 0,85
ИСГ–65 114 285 65 0,9
ИСГ–75 114 285 75 0,9
ИСГ–80 114 285 80 1
ИСГ–85 180 340 85 1
ИСГ–90 180 340 90 1,6
ИСГ–100 180 340 100 1,7
ИСГ–115 180 340 115 1,7
ИСГ–120 180 340 120 1,8
ИСГ–130 180 340 130 1,8
ИСГ–135 180 340 135 2
ИСГ–150 217 345 150 2,2
ИСГ–155 217 345 155 2,2
ИСГ–160 252 365 160 2,5
ИСГ–170 252 365 170 3
ИСГ–180 258 365 180 3
ИСГ–210 302 390 210 3,1
