Приемо-раздаточное устройство ПРУ

Каталог для скачивания .pdf

Назначение

Приемо-раздаточное устройство ПРУ предназначено для залива (слива) нефти и нефтепродуктов в вертикальный резервуар из приемо-раздаточного трубопровода. Также приёмо-раздаточное устройство (ПРУ) предназначено для предотвращения потерь нефти или нефтепродуктов из вертикального резервуара в случае разрыва технологических трубопроводов или выхода из строя размещённых на них запорных устройств.

Преимущества применения ПРУ:

Приемо-раздаточные устройства изготавливаются следующих типоразмеров: ПРУ–150; ПРУ–200; ПРУ–250; ПРУ–300; ПРУ–350; ПРУ–400; ПРУ–500; ПРУ–600.

Приемо-раздаточные устройства ПРУ могут комплектоваться механизмами ручного (ПРУ) или электрического привода (ПРУ1).

По устойчивости к воздействию климатических факторов внешней среды ПРУ изготавливается в исполнении У, УХЛ категории 1 по ГОСТ 15150-69.

Устройство ПРУ и принцип работы

Общий вид приемо-раздаточного устройства ПРУ

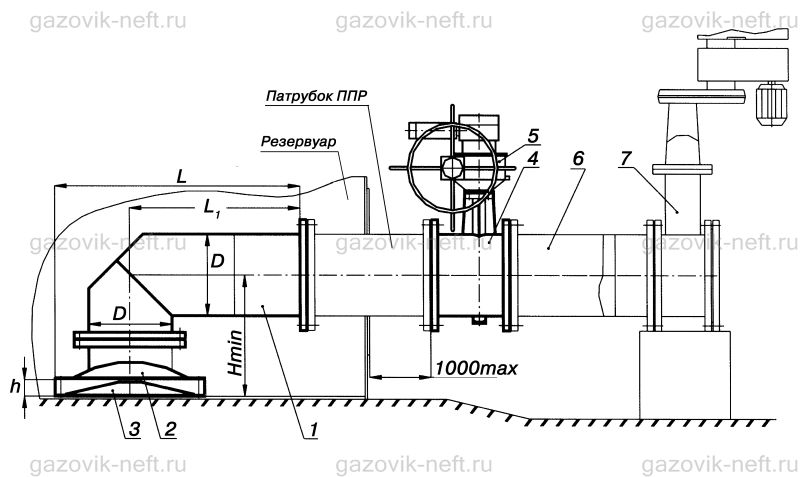

Общий вид приемо-раздаточное устройство ПРУ:
1 — отвод; 2 — зонт; 3 — рассекатель; 4 — заслонка поворотная; 5 — электропривод. (Патрубок ППР, поз.6 — вставка и поз.7 — задвижка – в комплект поставки не входят)

Технические характеристики

Наименование параметраПРУ
150
ПРУ1
150
ПРУ
200
ПРУ1
200
ПРУ
250
ПРУ1
250
ПРУ
300
ПРУ1
350
Условный проход, Ду, мм 150 200 250 300
Рабочее давление, Мпа (кгс/см) 0,25 (2,5)
Величина утечки при давлении 0,3 МПа (по воде) мл/мин., не более 9 12 15 18
Габаритный размеры, мм, не более
длина, L, мм 1008 1172 1225 1418 1292 1472 1458 1658
ширина, D, мм 320 440 550 650
высота, H, мм 842 897 974 1060
h*, мм 300 340 390 450
l, мм 350 495 350 550 454 584 360 560
l1, мм 494 668 700 681 841 1100
D1, мм 225 280 335 395
d, мм 18 22
Количество отверстий, n, шт 8 12
Масса, кг, не более 98 110 130 141 202 215 230 242

*Возможны изготовление и поставка приемо-раздаточного устройства ПРУ с другими условными проходами по индивидуальному заказу

Наименование параметраПРУ
400
ПРУ1
400
ПРУ
500
ПРУ1
500
ПРУ
600
ПРУ1
600
ПРУ
700
ПРУ1
700
Условный проход, Ду, мм 400 500 600 700
Рабочее давление, Мпа (кгс/см) 0,25 (2,5)
Величина утечки при давлении 0,3 МПа (по воде) мл/мин., не более 24 30 36 42
Габаритный размеры, мм, не более
длина, L, мм 2070 1902 2310 2412
ширина, D, мм 860 1060 1200 1300
высота, H, мм 1216 1438 1740
h*, мм 550 650 600
l, мм 608 450 737
l1, мм 1060 1252 1110 1235
D1, мм 525 650 770 840
d, мм 30 33 39
Количество отверстий, n, шт 16 24
Масса, кг, не более 552 562 658 717 1205 1215 1330 1340

*Возможны изготовление и поставка приемо-раздаточного устройства ПРУ с другими условными проходами по индивидуальному заказу
