Плавающее заборное устройство ПЗУ (ПУВ)

Каталог для скачивания .pdf

Опросные листы

Для предоставления коммерческого предложения на изготовление плавающего заборного устройства ПЗУ, пожалуйста, заполните опросный лист в удобной для Вас форме:

Уважаемые клиенты, для Вашего удобства и оперативности мы разрабатываем для Вас интерактивный опросный лист, который позволит Вам в режиме реального времени заполнить заявку на необходимое оборудование. В настоящий момент, сервис находится в режиме запуска, приносим Вам свои ивзинения за ВОЗМОЖНЫЕ перебои в его работе.

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты: post@gazovik-neft.ru. Наши менеджеры ответять на Ваш запрос в кратчайшие сроки.

Назначение

Плавающее заборное устройство ПЗУ (ПУВ) предназначено для откачки топлива газотурбинных установок из верхних слоев вертикального резервуара, чтобы не допустить подачу загрязненного топлива и его застывания при минусовых температурах (не должно быть обводнения).

Плавающее заборное устройство (ПЗУ) заменяет трубу подъемную с понтоном и является модернизированным вариантом плавающего устройства верхнего типа (ПУВ).

Плавающее заборное устройство ПЗУ (ПУВ) изготавливается следующих типоразмеров: ПЗУ–150; ПЗУ–250; ПЗУ–350; ПЗУ–400; ПЗУ–500.

По устойчивости к воздействию климатических факторов внешней среды плавающее заборное устройство ПЗУ (ПУВ) изготовляется в исполнениях У и УХЛ, категория размещения 3 по ГОСТ 15150-69.

Устройство и принцип работы

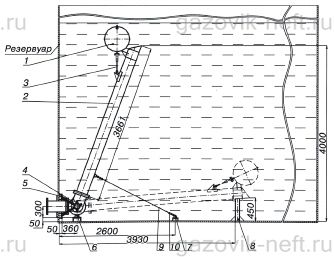

Общий вид плавающего заборного устройства ПЗУ-250

Общий вид плавающего заборного устройства ПЗУ-250:
1 — поплавок; 2 — труба заборная; 3 — жесткая связь; 4 — шарнир; 5, 6, 7, 8 — кронштейн; 9 — канат; 10 — зажим

Технические характеристики

Наименование параметраВеличина параметра
Рабочее давление, МПа, не более 0,25
Оптимальный уровень эффективного забора топлива с верхних слоев, м 4
Минимальный уровень эффективного забора топлива с верхних слоев, м 0,45
Габаритные размеры, мм, не более:
длина 4350
ширина 980
высота 620
Материал заборной трубы и поплавка алюминиевый сплав

Опросные листы

Для предоставления коммерческого предложения на поставку теплообменного оборудования, пожалуйста, заполните опросный лист, в удобной для Вас форме:

  опросный лист в форматеdoc.doc
  опросный лист в форматеpdf.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты post@gazovik-neft.ru или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.
