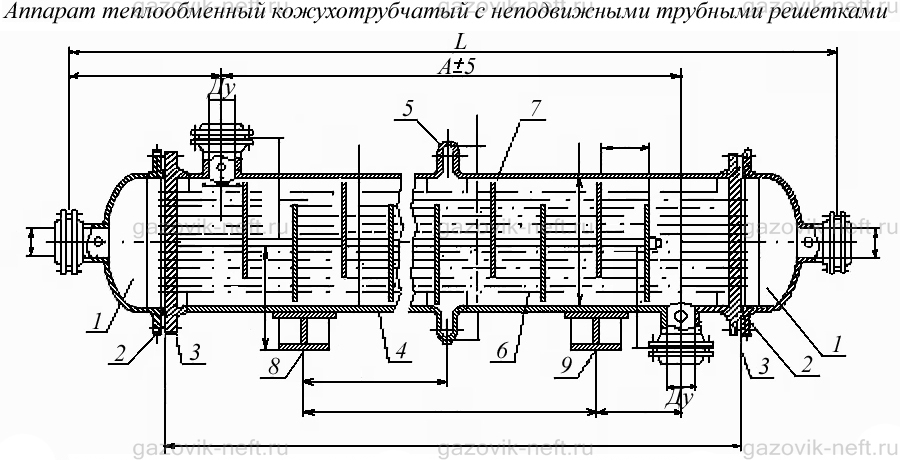

Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками

Теплообменник кожухотрубчатый с неподвижными трубными решетками и компенсатором

Опросные листы

Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:

  опросный лист в форматеdoc.doc
  опросный лист в форматеpdf.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты post@gazovik-neft.ru или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.

Назначение

Аппараты предназначены для нагрева и охлаждения жидких и газообразных сред в технологических процессах нефтяной, химической, нефтехимической и газовой отраслях промышленности.

Теплообменные аппараты подразделяются по назначению на:

По конструкции на:

Аппараты могут эксплуатироваться в районах с умеренным (У) и тропическим (Т) климатом.

Возможно изготовление нестандартного оборудования по чертежам заказчика.

Структура условного обозначения аппарата.

Структура условного обозначения аппарата

Пример обозначения при заказе:

Теплообменник 325 ТНГ–2,5–М1/25 Г–3–2У. ТУ 3612–024–00220302–02

Теплообменник (Т) типа (Н) горизонтальный (Г), с кожухом диаметром 325 мм на условное давление в трубах и кожухе 2,5 МПа, исполнение по материалу М1, с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 3 м, 2-х ходового, умеренного климатического исполнения (У).

Устройство и принцип работы

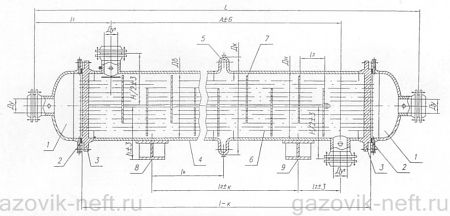

Теплообменник кожухотрубчатый с неподвижными трубными решетками и компенсатором
Теплообменник кожухотрубчатый с неподвижными трубными решетками и компенсатором

Технические характеристики

Наименование параметраВеличина параметра
Диаметр, мм 159 – 1200
Условное давление, МПа 0,6; 1,0; 1,6; 2,5; 4,0
Поверхность теплообмена, м² 1 – 970
Размер теплообменных труб
диаметр и толщина стенки, мм 20×2; 25×2
длина, м 1, 2, 3, 4, 6
Число ходов 1, 2, 4
Материальное исполнение сталь углеродистая, сталь нержавеющая, сталь молибденсодержащая
