Резервуары и технологическое оборудование » Продукция » Теплообменное оборудование *

Конденсаторы

Конденсаторы

Опросные листы

Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:

  опросный лист в форматеdoc.doc
  опросный лист в форматеpdf.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты post@gazovik-neft.ru или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.

Назначение

Конденсаторы предназначены для конденсации сред в кожухе. Могут использоваться в условиях микроклиматических районов с умеренным и тропическим климатом, рассчитаны на установку в географических районах сейсмичностью до 7 баллов по шкале Рихтера. Уплотнительная поверхность «выступ-впадина», по требованию заказчика допускается «шип-паз». Число ходов указывает заказчик. Могут изготавливаться в вертикальном и горизонтальном положении. Крепление труб в трубных решетках производится обваркой и развальцовкой (при отсутствии специального указания типа соединения труб с трубными решетками).

Пример обозначения при заказе:

Конденсатор 1000 ККВ–0,6–1,6–М1/25–4–2 ТУ 3612–024–00220302–02

Конденсатор с компенсатором вертикальный (Г — горизонтальный) с диаметром кожуха 1000 мм; давление в трубах 0,6 МПа; давление в межтрубном пространстве 1,6 МПа; материальное исполнение М1; диаметр трубы 25 мм; длина 4 м; число ходов 2.

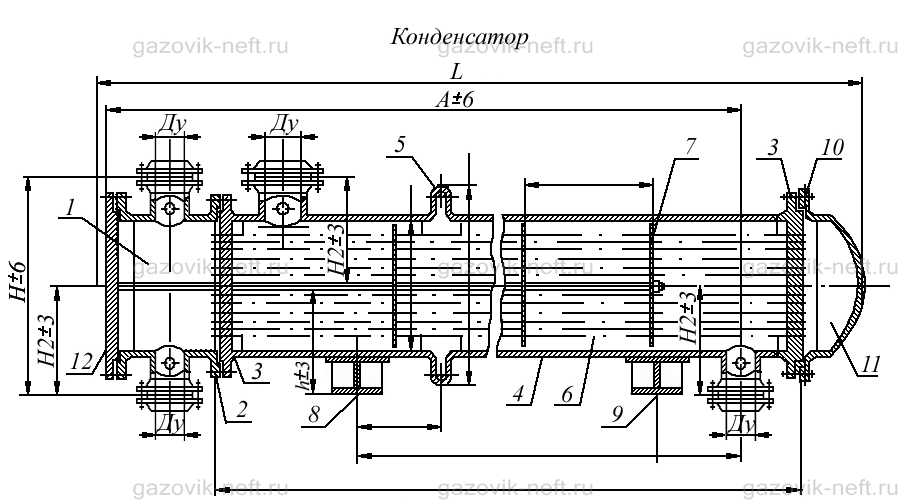

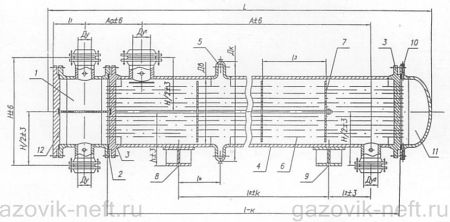

Устройство и принцип работы

Холодильники
Конденсаторы

Технические характеристики

Наименование параметраВеличина параметра
Рабочее давление, МПа
в кожухе 0,6; 1,0; 1,6
в трубах 0,6
Температура кожуха, °С от –20 до +300
Температура в трубах, °С от –20 до +60
Поверхность теплообмена, м² 45 – 716
Число ходов 2, 4, 6
Размер теплообменных труб
диаметр и толщина стенки, мм 25×2
длина, м 3, 4, 6
Материальное исполнение сталь углеродистая, нержавеющая сталь, сталь молибденсодержащая
