Воздухосборники

Назначение

Воздухосборники применяются для воздушных стационарных компрессоров общего назначения. Предназначены для создания запаса воздуха для технологических нужд и сглаживания пульсации в воздухопроводах при работе поршневых компрессоров общего назначения и компрессоров других типов с избыточным давлением не более 0,785 МПа (8 кгс/см²). Воздухосборник представляет собой цилиндрический вертикальный сосуд с эллиптическими днищами, люком и арматурой. Рабочая среда — воздух.

Условное обозначение при заказе:

Вертикальный воздухосборник, объемом 3,2 м³, материального исполнения 1 (Ст3сп5 ГОСТ 380–88):
ВВ–3,2–1

По желанию заказчика люк (поз. К) может быть установлен сверху (с Ду=500 мм).

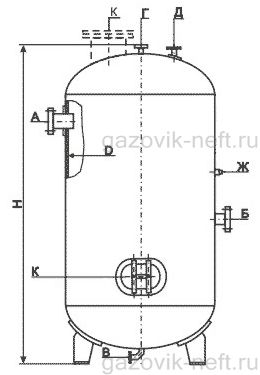

Характеристика штуцеров

Воздухосборники
ОбозначениеНазначениеДу, мм
А Выход воздуха 80 – 250
Б Вход воздуха 80 – 250
В Выход конденсата 50
Г Резервный 50
Д Для предохранительного клапана 50 – 150
Ж К манометру М20×1,5
К Люк 412×512

Материальное исполнение

Исполнение123
Минимально допустимая температура стенки находящейся под давлением, °С до –20 до –40 до –60
Материал основных деталей Ст3сп5 ГОСТ 380–88 09Г2С-6 ГОСТ 5520–79 09Г2С-9 ГОСТ 5520–79

Технические характеристики

Наименование параметровВВ–3,2ВВ–4,0ВВ–6,3ВВ–8,0ВВ–10ВВ–16ВВ–20
Объем V, м³ 3,2 4,0 6,3 8 10 16 20
Давление рабочее, МПа (кгс/см²) 0,8 (8,0)
Расчетная температура, °С 60
D, мм 1200 1600 2000
Н, мм 3350 3950 3710 4610 5710 5610 7060
Масса, кг 760 880 1460 1620 1720 2590 3290
