Клапаны дыхательные закрытого типа КДЗТ

Расчет количества

Расчет пропускной способности дыхательного клапана

Данный сервис поможет Вам рассчитать пропускную способность дыхательного клапана.

Каталог для скачивания .pdf

Клапаны дыхательные закрытого типа КДЗТ (559,03 КБ)

Назначение

Клапан дыхательный закрытого типа КДЗТ (далее по тексту - дыхательный клапан КДЗТ) предназначен для регулирования давления паров нефтепродуктов в вертикальном резервуаре в процессе закачки или выкачки нефтепродуктов, а также при колебании температуры. Устанавливают дыхательный клапан КДЗТ на крыше вертикального резервуара.

Минимальная пропускная способность дыхательных клапанов КДЗТ определяется в зависимости от максимальной производительности приемораздаточных операций (включая аварийные условия) по установленным формулам. При повышенной пропускной способности применяют клапан дыхательный КДС.

Не допускается изменение производительности приемораздаточных операций после введения вертикального резервуара в эксплуатацию без пересчета пропускной способности дыхательного клапана КДЗТ, а также увеличение производительности слива продукта в аварийных условиях.

По устойчивости к воздействию климатических факторов внешней среды клапан дыхательный КДЗТ изготовляется в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до –60°С), категория размещения 1 по ГОСТ 15150-69.

Установленный срок службы клапана дыхательного закрытого типа КДЗТ - 15 лет. По его истечении клапан дыхательный закрытого типа КДЗТ должен быть заменен на новый или проведены его испытания в объеме периодических по методике предприятия-изготовителя.

Клапан дыхательный закрытого типа КДЗТ имеет необходимую документацию и соответствующую сертификацию.

Устройство и принцип работы

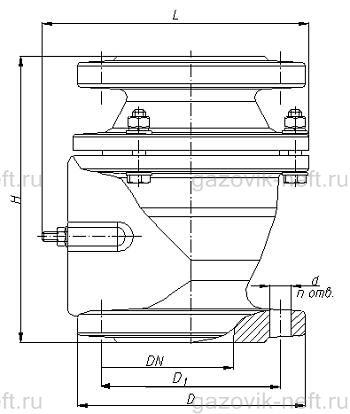

Общий вид клапана дыхательного закрытого типа КДЗТ

Технические характеристики

Наименование параметров	КДЗТ–50А	КДЗТ–100А	КДЗТ–150А
Условный проход DN	50	100	150
Рабочее давление, Па (мм вод. ст.), не более	1000 (100)		2000 (200)
Рабочий вакуум, Па (мм вод. ст.), не более	250 (25)		270 (27)
Давление срабатывания, Па (мм вод. ст.), не более	900 (90)		2500 (250)
Вакуум срабатывания, Па (мм вод. ст.), не более	150 (15)		270 (27)
Пропускная способность, м³/ч, не более	22	120	200
Габаритные размеры, мм, не более
длина L	170	220	295
ширина	160	190	290
высота H	176	260	380
Присоединительные размеры, мм
D	140	205	260
D₁	110	170	225
d	14	18	18
n	4	4	8
Масса, кг, не более	3,5	16	25

Расчет количества

На странице «Расчет пропускной способности дыхательного клапана» вы можете воспользоваться интерактивным сервисом для выявления требуемого количества оборудования.
