Узел рециркуляции паров

Каталог для скачивания .pdf

• Узел рециркуляции паров (130,74 КБ)

Назначение

Узел рециркуляции паров УПР–50 предназначен для герметичного соединения линии рециркуляции резервуарного парка АЗС к автоцистерне. Обеспечивает рециркуляцию паров топлива по замкнутому контуру (без выхода их в окружающее пространство) при сливоналивных операциях на АЗС, АЗК и нефтехранилищах.

Узел рециркуляции паров устанавливается в колодце слива нефтепродуктов и является соединительным звеном между шлангом дыхательной системы автомобильных цистерн и трубопроводом рециркуляции паров резервуаров.

По устойчивости к воздействию климатических факторов внешней среды УПР–50 изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150–69.

Технические условия

ТУ 3689-055-10524112-2003

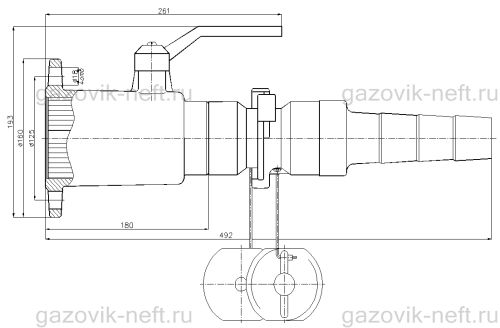

Устройство и принцип работы

Технические характеристики

УПР–50 по требованию заказчика может быть изготовлен под фланцевое соединение «шип-паз». Ввиду конструктивной особенности во фланце изделия выполняется паз, отличающийся от размеров ГОСТ 12815.

По требованию заказчика изделие комплектуется ответным фланцем.
