Огнепреградитель ОП (ААН)

Каталог для скачивания .pdf

Огнепреградители ОП (ААН) (182,28 КБ)

Назначение

Огнепреградитель ОП (ААН) устанавливается между вертикальным резервуаром и предохранительным или дыхательным клапаном. Огнепреградитель ОП предназначен для защиты вертикального резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательные клапаны (патрубки вентиляционные или клапаны предохранительные), предохраняя этим самым нефть от вспышки или взрыва.

Технические условия

ТУ 3689-014-10524112-2002 соответствует:

АОМЗ ТУ 63-РСФСР68-75;
НГМ Групп 3689-016-79167039-2006.

Устройство и принцип работы

Принцип действия огнепреградителя ОП основан на задержке пламени кассетой, размещенной внутри корпуса. Кассета состоит из пакета чередующихся гофрированных и плоских пластин, образующих каналы малого диаметра. Пламя, попадая в каналы малого сечения, дробится на отдельные мелкие потоки. Поверхность соприкосновения пламени с огнепреградителем ОП увеличивается, возрастает теплоотдача стенкам каналов, и пламя гаснет. Конструкция огнепреградителя ОП сборно-разборная, что позволяет периодически извлекать кассеты для осмотра и контроля за их состоянием.

Основой конструкции является огнепреграждающий элемент 2, размещенный между двумя половинками корпуса 1, стягиваемых между собой четырьмя шпильками 3. Огнепреграждающий элемент состоит из плоской и гофрированной лент, намотанных на ось, которая также предохраняет элемент от выпадания.

Гасящее действие огнепреградителя ОП, установленного на крыше резервуара типа РВС, основано на принципе интенсивного теплообмена, который происходит между стенками узких каналов огнепреграждающего элемента и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов.

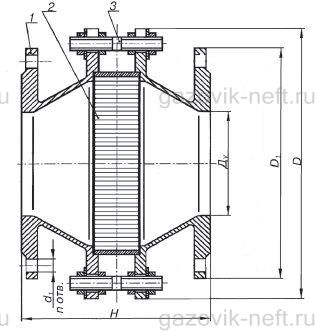

Общий вид огнепреградителей ОП:

1 — корпус, состоящий из двух половинок; 2 — огнепреграждающий элемент; 3 — четыре соединительных шпильки.

Технические характеристики

Наименование параметра	ОП–50ААН*	ОП–80ААН*	ОП–100ААН	ОП–150ААН	ОП–200ААН	ОП–250ААН	ОП–300ААН	ОП–350ААН	ОП–500ААН
Условный проход Д_у	50	80	100	150	200	250	300	350	500
Пропускная способность при сопротивлении воздушного потока 118 Па, м³/час, не более	100	150	200	215	380	600	700	900	2950
Габаритные размеры, мм, не более
D_н	160	214	230	303	375	450	527	635	858
H	172	200	200	250	275	263	295	440	337
Присоединительные размеры, мм
D	141	184	205	260	315	370	440	485	640
D₁	110	150	170	225	280	335	395	445	600
d	14	18	18	18	18	18	22	22	22
n	4	4	4	4	4	6	6	6	16
Масса, кг, не более	3	5	6,1	10	16	20	30	45	70

* Изделия ОП с условным проходом DN 50 (DN 80) по требованию заказчика могут быть изготовлены под фланцевое соединение «шип-паз». Во фланце(ах) изделий выполняется паз. По требованию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815. Уплотняющие прокладки не поставляются.

По требованию заказчика данные изделия комплектуются ответными фланцами.
